Tubi e Connessioni per Aria Compressa e Vuoto
Cablaggio pneumatico per macchine e linee automatiche industriali
Fluid System fornisce una gamma completa di tubi, raccordi e componenti di connessione per aria compressa e vuoto – selezionata per applicazioni industriali, automazione e integrazione su macchina e a marchio Mebra Plastik Italia, Camozzi Automation ed SMC – che permettono di realizzare circuiti pneumatici sicuri, ordinati ed efficienti, garantendo continuità operativa, precisione dei movimenti e riduzione delle perdite.
Le soluzioni proposte sono trasversali a più ambiti applicativi. In particolare, trovano impiego sia nel mondo della Pneumatica e Vuoto, sia nei sistemi di Automazione Industriale, dove il cablaggio pneumatico rappresenta una parte essenziale dell’architettura di macchina. L’approccio adottato consente di garantire coerenza tecnica tra tubi, raccordi e componenti pneumatici, evitando incompatibilità e semplificando le fasi di installazione, avviamento e manutenzione.
Panoramica delle soluzioni per Tubi e Connessioni Pneumatiche
| Categoria | Funzione principale | Tipologie incluse | Brand di riferimento | Ambiti di utilizzo |
|---|---|---|---|---|
| Tubi pneumatici industriali | Distribuzione aria compressa e vuoto | PU / PA / spiralati / multitubo / speciali | Mebra Plastik Italia / SMC | Macchine automatiche e linee industriali |
| Raccordi e connessioni rapide | Collegamento rapido e sicuro dei circuiti | Push-in / push-on / orientabili / adattatori | Camozzi / SMC | Automazione pneumatica e manutenzione |
| Valvole di linea e regolazione flusso | Controllo locale portata e scarico aria | Non ritorno / regolatori / scarico rapido | SMC | Controllo velocità e sicurezza linee |
| Accessori per cablaggio pneumatico | Integrazione e organizzazione collegamenti | Connettori multipli / manifold / giunti | Camozzi / SMC | Quadri macchina e retrofit impianti |
Tubi Pneumatici Industriali
Tubi flessibili per aria compressa e vuoto, realizzati in materiali tecnici come poliuretano, poliammide, polietilene e materiali speciali per ambienti industriali. Disponibili in diverse dimensioni, colori e caratteristiche meccaniche, sono progettati per resistere a pressione, flessione, abrasione e agenti chimici.
CARATTERISTICHE TECNICHE
Resistenza a pressione e depressione in applicazioni pneumatiche e di vuoto.
Compatibilità con aria compressa, vuoto e fluidi tecnici in funzione del materiale e della serie.
Stabilità dimensionale e flessibilità per posa su macchine e impianti complessi.
Materiali idonei per ambienti industriali, con resistenze a oli, agenti chimici, abrasione o temperatura variabili in funzione della famiglia di tubo selezionata.
Disponibilità di versioni lisce, spiralate e rinforzate.
Applicazioni principali
- Cablaggio pneumatico di macchine automatiche e linee di produzione.
- Circuiti per aria compressa e vuoto in sistemi di automazione industriale.
- Connessioni per fluidi tecnici in impianti industriali.
- Applicazioni dinamiche con movimenti ripetuti e cicli intensivi.
Tubi Pneumatici Industriali Mebra ed SMC disponibili su ordinazione
Ulteriori serie disponibili su richiesta

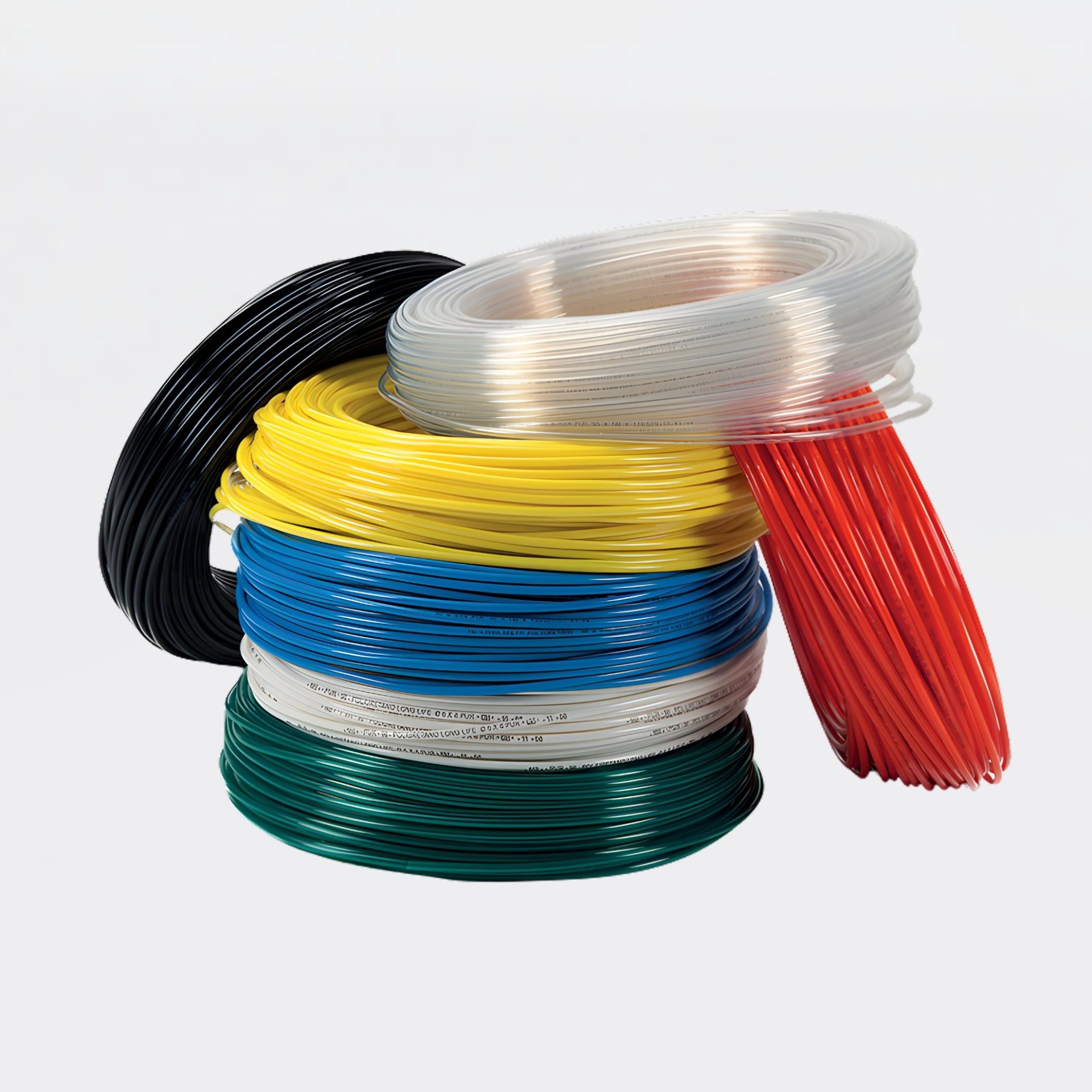

Tubi in poliuretano (PU)
Lineari e flessibili per cablaggi dinamici; disponibili anche in versioni ad alta flessibilità, anti U.V., antistatica, antiscintilla e per applicazioni speciali.
Tubi in poliammide (PA)
Tubi PA 11 / PA 12 / PA 12 MB-LONGLIFE® e varianti (anche EXTRAFLEX) per stabilità dimensionale e resistenza in ambito industriale.
Tubi spiralati e multitubo
Spirali (PA e PU) e multitubo inguainati per linee ordinate, riduzione ingombri e collegamenti multipli su macchina.
Tubi per applicazioni speciali
Varianti tecniche dedicate (es. antistatico/conduttivo, autoestinguente/antiscintilla, alte prestazioni) per ambienti e cicli critici.
Le forniture su ordinazione consentono di scegliere materiale, diametro, colore e caratteristiche tecniche in funzione dell’applicazione specifica.

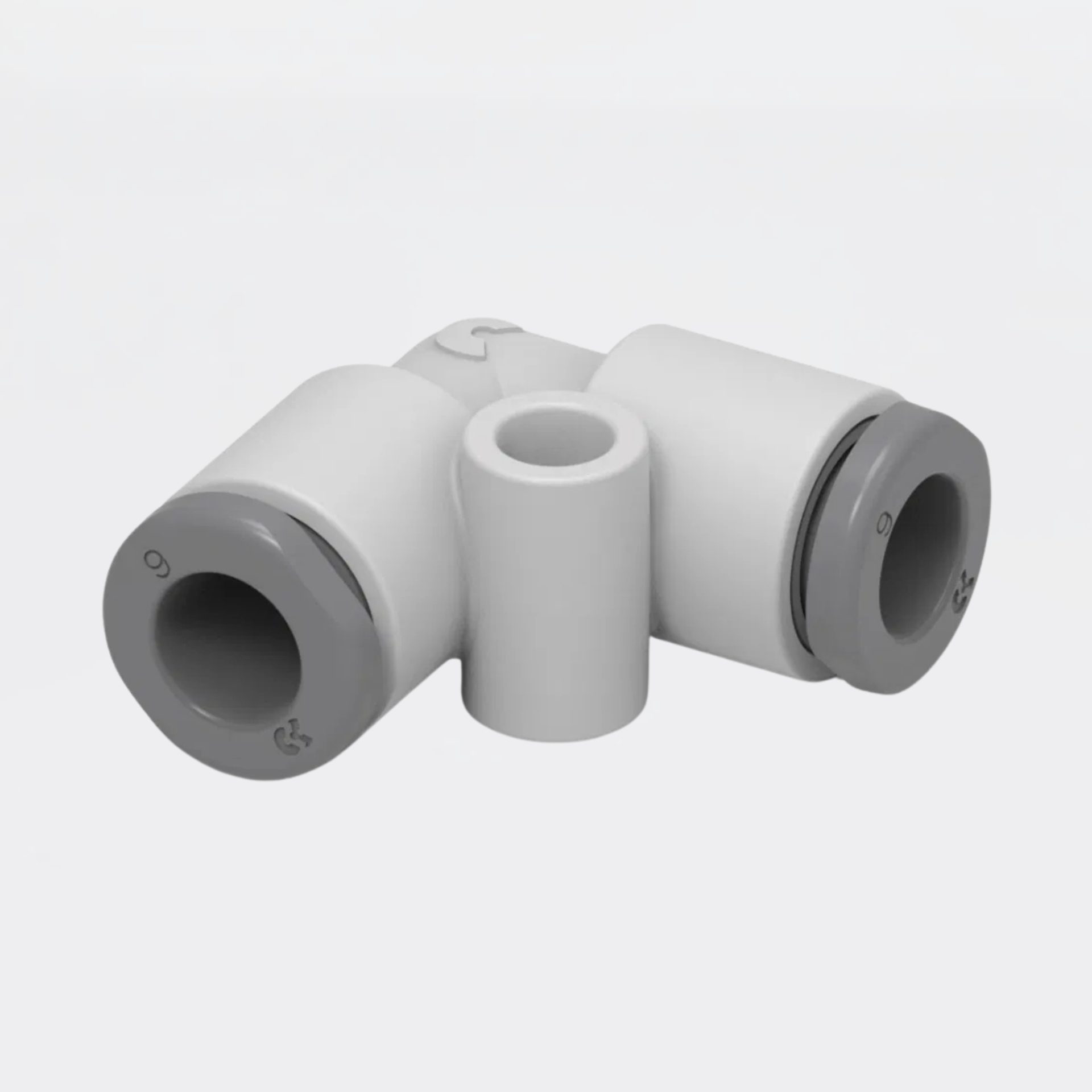

Raccordi e Connessioni Rapide
Raccordi push-in, push-on, a ogiva, innesti rapidi e giunti di collegamento per il collegamento sicuro dei tubi ai componenti pneumatici. Consentono installazioni rapide, layout ordinati e interventi di manutenzione semplificati.
CARATTERISTICHE TECNICHE
Raccordi ad innesto rapido e push-in per montaggio e smontaggio immediato.
Giunti e connessioni per tubi in materiali plastici o metallici.
Tenuta affidabile anche in presenza di vibrazioni e cicli di pressione.
Compatibilità con i principali diametri e standard di tubing industriale.
Soluzioni per configurazioni fisse e mobili.
Applicazioni principali
- Collegamento rapido dei circuiti pneumatici su macchina.
- Realizzazione di linee di distribuzione aria compressa.
- Connessione di attuatori, valvole e componenti pneumatici.
- Interventi di manutenzione e riconfigurazione impianti.
Raccordi e Connessioni Rapide Camozzi ed SMC disponibili in consegna rapida
Raccordi rapidi e super-rapidi
Innesto push-in per tubi pneumatici industriali.
Raccordi orientabili e ad angolo
Per installazioni compatte e layout complessi.
Connettori e adattatori
Per collegamento e adattamento delle linee aria.
Valvole di Linea e Regolazione del Flusso
Componenti per la gestione locale del flusso d’aria, non destinati al comando logico ma al controllo funzionale del circuito pneumatico.
CARATTERISTICHE TECNICHE
Funzionamento meccanico o pneumatico, senza logica di comando elettrica.
Regolazione fine della portata tramite strozzamento in ingresso o in uscita.
Versioni unidirezionali o bidirezionali per il controllo della velocità degli attuatori.
Pressioni di esercizio tipiche fino a 1 MPa.
Connessioni filettate o push-in compatibili con tubazioni pneumatiche industriali.
Disponibili esecuzioni compatte per montaggio diretto su attuatori o su linea.
Applicazioni principali
- Regolazione velocità cilindri.
- Controllo portata aria.
- Scarico rapido aria.
- Sicurezza linee pneumatiche.
- Ottimizzazione cicli macchina.
Valvole di Linea e Regolazione del Flusso SMC disponibili in consegna rapida
Valvole di non ritorno
Blocco del riflusso nei circuiti pneumatici.
Regolatori di flusso
Controllo della velocità degli attuatori.
Valvole di scarico rapido
Riduzione dei tempi di risposta degli attuatori.
Valvole di scarico pressione residua
Sicurezza in fase di fermo e manutenzione.
Valvole unidirezionali
Compatte per circuiti pneumatici, con varianti per montaggio in linea o diretto sul dispositivo (Serie: AK/AKH/AKB).
Valvole unidirezionali pilotate
Per gestione sicurezza/tenuta e scarico pressione residua su richiesta (Serie AKP) e versioni con rilevamento stato e riferimenti a sicurezza funzionale (XT34 – ISO 13849).
Soluzioni per ambienti corrosivi
Con corpi in ottone/inox e tenute dedicate (Serie: INA-14 / XTO-674).
Accessori per Cablaggio Pneumatico
Componenti per completare e organizzare i collegamenti pneumatici su macchine e impianti; elementi modulari per connessione multipla di tubazioni aria compressa.
CARATTERISTICHE TECNICHE
Soluzioni per montaggio su pannello, piastra o quadro macchina.
Materiali tecnici adatti ad ambienti industriali (polimeri, ottone nichelato, acciaio).
Compatibilità con i principali standard dimensionali pneumatici.
Progettati per facilitare manutenzione, sostituzione e riconfigurazione delle linee.
Applicazioni principali
- Cablaggio pneumatico macchine.
- Distribuzione aria compressa.
- Organizzazione linee pneumatiche.
- Quadri macchina.
- Retrofit impianti pneumatici.
Accessori per Cablaggio Pneumatico Camozzi ed SMC
disponibili in consegna rapida
Connettori multipli
Per collegamenti rapidi a pannello e gestione ordinata di più linee aria/vuoto, con riduzione ingombri e possibilità di misure tubo miste (KDM; DM).
Manifold e moduli di connessione
Con raccordi istantanei per distribuzione semplificata e installazione senza attrezzi (Serie: KM; KB).
Giunti rotanti multi-circuito
Per parti in movimento, con coppia ridotta e range pressione da vuoto a 1 MPa (Serie MQR).
Raccordi orientabili
Facilitano l’installazione in spazi ridotti.
Accessori di fissaggio
Supporto e instradamento delle tubazioni.
Componenti per montaggio su pannello
Integrazione su quadri e strutture macchina.
Codici applicativi e configurazioni ricorrenti
In fase di selezione o sostituzione di tubi e connessioni per aria compressa e vuoto, vengono frequentemente ricercati codici come KQ2H06-01S e KQ2L08-02S, spesso digitati rispettivamente anche come KQ2H0601S e KQ2L0802S, riferiti a raccordi rapidi push-in SMC per il collegamento di tubazioni pneumatiche su macchine automatiche. Allo stesso modo è ricorrente la ricerca del codice DUR 6×4 B, indicato anche come DUR-0604-B o DUR0604B, relativo a tubi pneumatici in poliuretano Ø6×4 mm Mebra per aria compressa e vuoto in applicazioni industriali.
Perché scegliere le soluzioni di raccorderia e connessione proposte da Fluid System
– Selezione di tubing industriale e componenti di connessione dedicati ad applicazioni industriali.
– Ampia disponibilità a magazzino per manutenzione e integrazione rapida
– Supporto tecnico nella scelta dei materiali e delle configurazioni più idonee.
– Integrazione coerente con i sistemi pneumatici e di automazione forniti da Fluid System.
Hai bisogno di tubi e connessioni per aria compressa e vuoto?
Richiedi un contatto diretto
con i nostri esperti
Fluid System ti supporta nella selezione di tubi, raccordi e componenti di connessione per realizzare circuiti pneumatici affidabili, sicuri e integrabili nei sistemi di automazione industriale.
Contattaci ora per tutte le informazioni che desideri.
FAQ tubi e connessioni per aria compressa e vuoto: domande frequenti e risposte utili
Dipende dal materiale e dalla costruzione. Alcuni tubi sono progettati specificamente per applicazioni in vuoto e devono essere selezionati in base alla pressione negativa richiesta.
No. Raccordi, regolatori di flusso e valvole di linea non svolgono funzioni di comando logico, ma di collegamento, regolazione e sicurezza del circuito.
Sì. I componenti sono compatibili con la maggior parte dei sistemi pneumatici industriali e consentono retrofit e modifiche senza interventi strutturali.
Sì. I nostri specialisti supportano la selezione dei componenti più idonei per prestazioni, sicurezza e durata nel tempo.
