Unità di Lavorazione e Tavole
Soluzioni modulari per foratura, maschiatura e lavorazioni automatiche nell’automazione industriale
Nei sistemi di automazione industriale e nelle macchine speciali, le unità di lavorazione e le tavole rappresentano elementi fondamentali per eseguire operazioni meccaniche ripetitive con precisione, affidabilità e continuità produttiva. L’integrazione di unità dedicate consente di standardizzare i processi di foratura, maschiatura e lavorazione automatica, riducendo tempi ciclo e aumentando la qualità del risultato finale.
Fluid System propone unità di lavorazione e tavole a marchio Drillmatic (Euroma), riferimento consolidato nella progettazione di soluzioni modulari per lavorazioni automatiche. Le soluzioni Drillmatic sono progettate per l’integrazione su macchine automatiche, linee di assemblaggio e impianti speciali, garantendo robustezza costruttiva, precisione operativa e facilità di configurazione. Disponibili anche accessori e soluzioni complementari per la configurazione completa delle unità di lavorazione.
Fluid System affianca costruttori di macchine e system integrator nella scelta delle unità più idonee, valutando processo di lavorazione, materiali, precisione richiesta e grado di automazione dell’impianto.

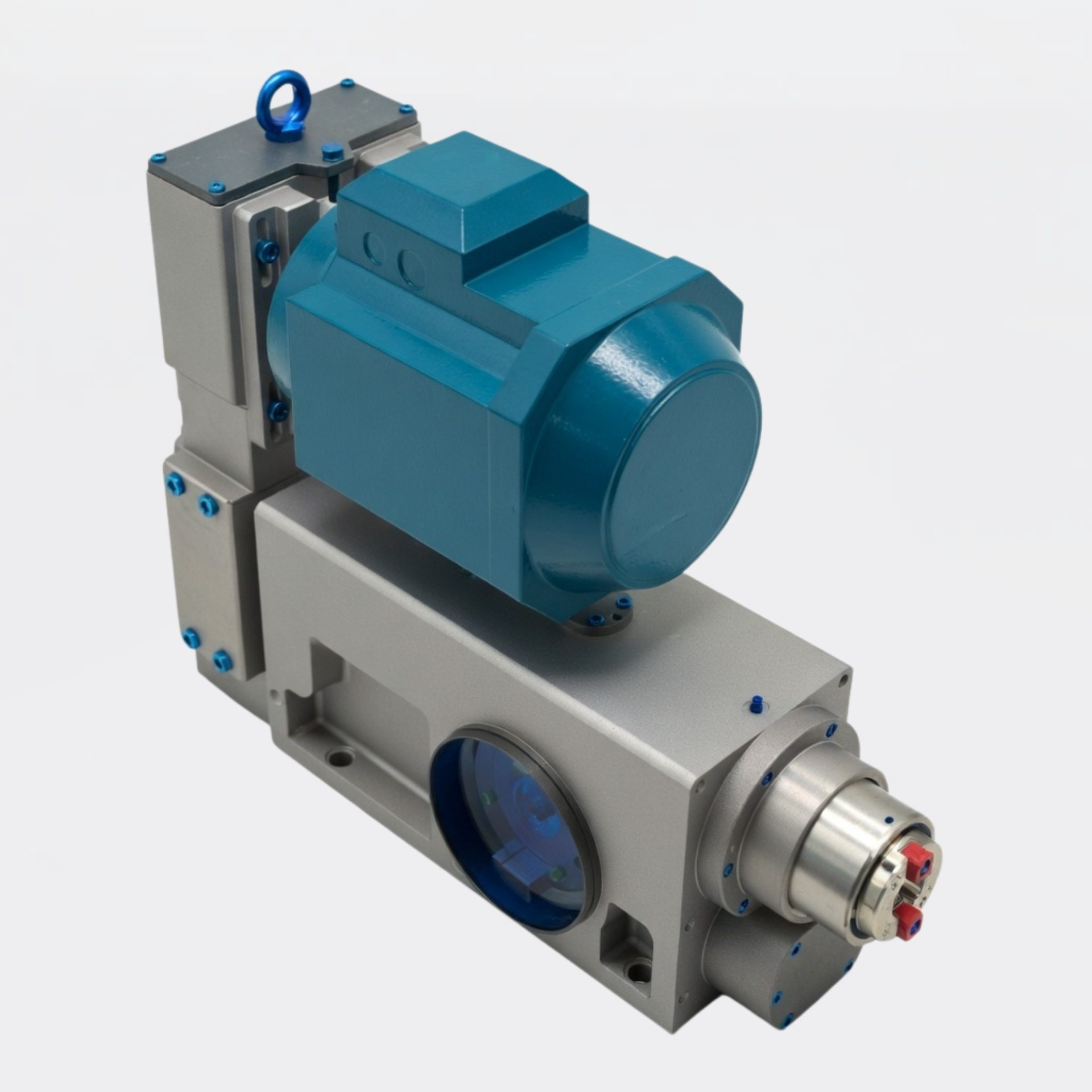

Unità di Foratura
Unità dedicate alle operazioni di foratura automatica
Le unità di foratura Drillmatic sono progettate per l’esecuzione di lavorazioni assiali come foratura, svasatura, alesatura e lamatura all’interno di macchine automatiche e linee produttive. La modularità costruttiva e le diverse configurazioni di attacco, motore e trasmissione consentono di adattare l’unità alle specifiche esigenze applicative, garantendo precisione e affidabilità nel ciclo di lavoro.
CARATTERISTICHE TECNICHE
Avanzamento pneumatico con pressione di esercizio standard a 6 bar.
Corsa di avvicinamento rapido e corsa di lavoro regolabili meccanicamente.
Deceleratore idraulico coassiale per la regolazione precisa della velocità di avanzamento.
Gestione della corsa tramite micro meccanici integrati.
Mandrino supportato da cuscinetti di precisione per elevata concentricità.
Motore trifase predisposto per funzionamento sotto inverter.
Concentricità fino a 0,02 mm.
Configurazioni opzionali con riduttore di velocità e predisposizione per teste multiple.
Applicazioni principali
- Macchine automatiche e macchine speciali.
- Linee di assemblaggio e lavorazioni automatiche.
- Foratura ripetitiva su componenti metallici e tecnici.
- Processi produttivi ad alta ripetibilità.
Unità di Foratura Drillmatic disponibili su ordinazione
Ulteriori serie disponibili su richiesta
Serie DXP
Unità di foratura a cannotto elettro-pneumatiche per lavorazioni assiali in automazione.
Serie DXE
Unità di foratura a cannotto CNC con avanzamento controllato per applicazioni ad alta precisione.

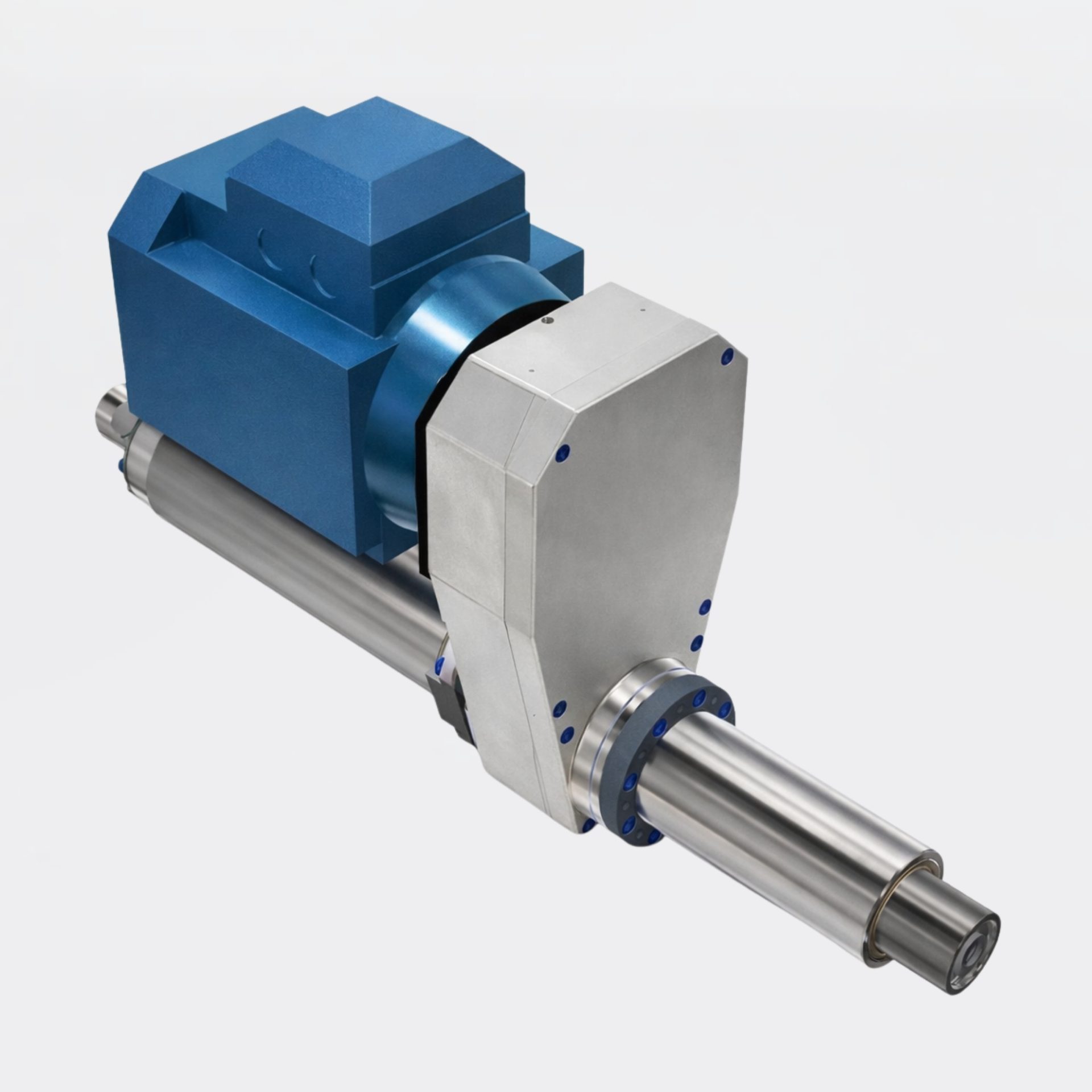

Unità di Maschiatura
Soluzioni per la maschiatura automatica e controllata
Le unità di maschiatura Drillmatic di Euroma sono progettate per l’esecuzione di maschiature rigide, per deformazione o con filiera. La soluzione costruttiva consente un controllo affidabile del ciclo, preservando gli organi interni anche in presenza di urti o coppie elevate, risultando idonea per applicazioni industriali continuative.
CARATTERISTICHE TECNICHE
Esecuzione di maschiatura rigida con maschi a tagliare o a deformazione.
Possibilità di maschiatura esterna con filiera.
Corsa di lavoro regolabile tramite micro meccanico.
Versioni opzionali con pre-corsa pneumatica a 6 bar per accostamento rapido fisso.
Patrona coassiale immersa a bagno d’olio.
Sistema di frizione a molla per protezione della patrona in caso di sovraccarico.
Elevata modularità costruttiva per adattamento applicativo.
Applicazioni principali
- Maschiatura automatica in linee produttive.
- Macchine speciali e impianti dedicati.
- Processi di assemblaggio con operazioni di filettatura integrate.
Unità di Maschiatura Drillmatic disponibili su ordinazione
Serie TX
Unità di maschiatura a cannotto per maschiatura rigida, deformazione e filettatura esterna.

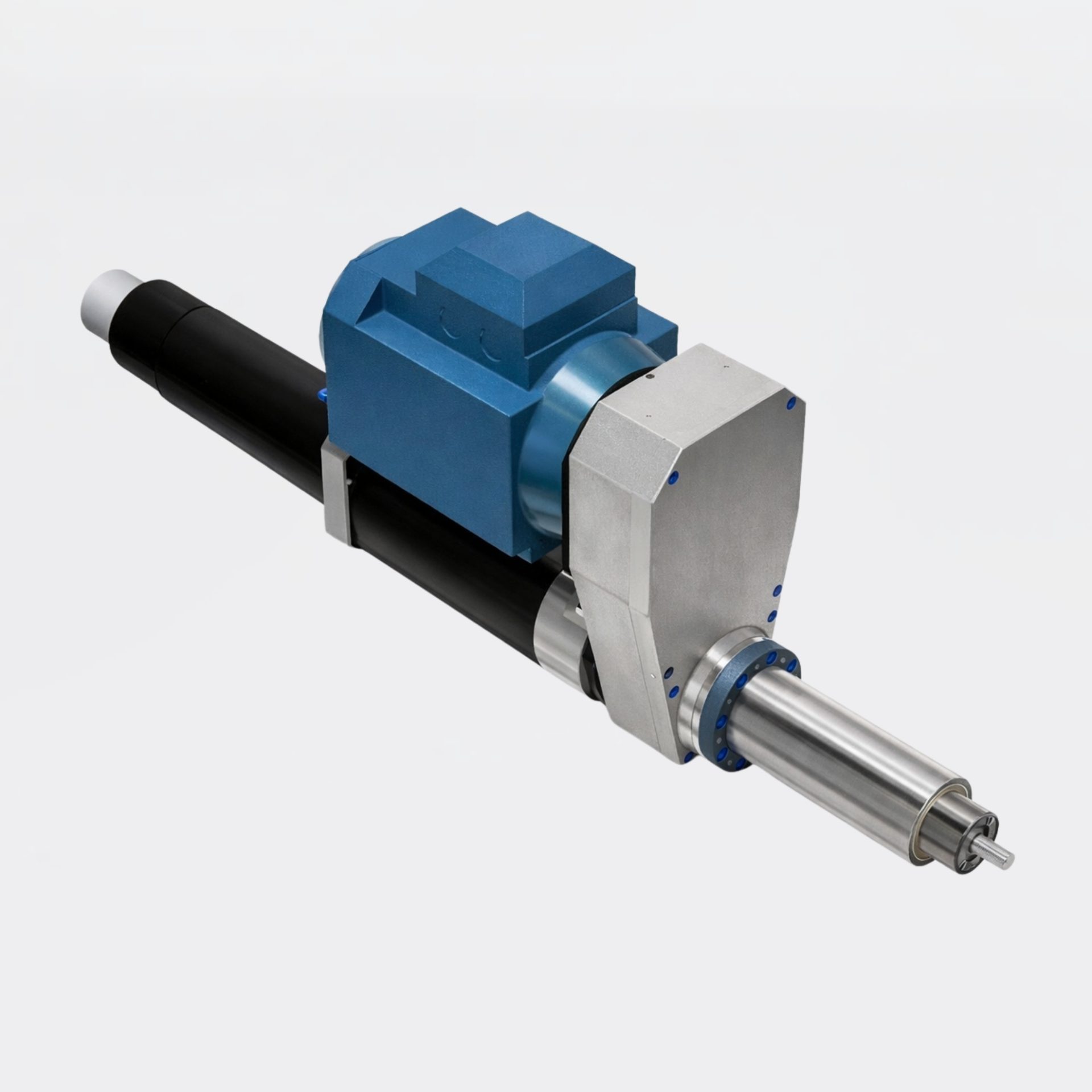

Unità Combinate di Foratura e Maschiatura
Soluzioni integrate per lavorazioni multiple
Le unità combinate di foratura e maschiatura Drillmatic consentono di eseguire entrambe le operazioni all’interno dello stesso modulo. Questa soluzione permette di ottimizzare spazi, tempi ciclo e integrazione macchina, risultando ideale per processi produttivi compatti ed efficienti.
CARATTERISTICHE TECNICHE
Avanzamento in foratura gestito da cilindro pneumatico.
Maschiatura realizzata tramite patrona dedicata con corsa regolabile.
Commutazione automatica tra foratura e maschiatura tramite micro meccanico.
Motore a doppia polarità per gestione delle due lavorazioni con velocità dedicate.
Patrona montata in posizione coassiale e immersa a bagno d’olio.
Sistema di frizione a molla per protezione da urti ed extra coppia.
Configurazioni modulari di attacco, motore e trasmissione.
Applicazioni principali
- Macchine automatiche compatte.
- Linee di assemblaggio ad alta produttività.
- Processi con più operazioni di lavorazione integrate.
Unità di Foratura-Maschiatura Drillmatic disponibili su ordinazione
Serie DTX
Unità a cannotto fora-maschia per cicli integrati di foratura e maschiatura su macchine automatiche.

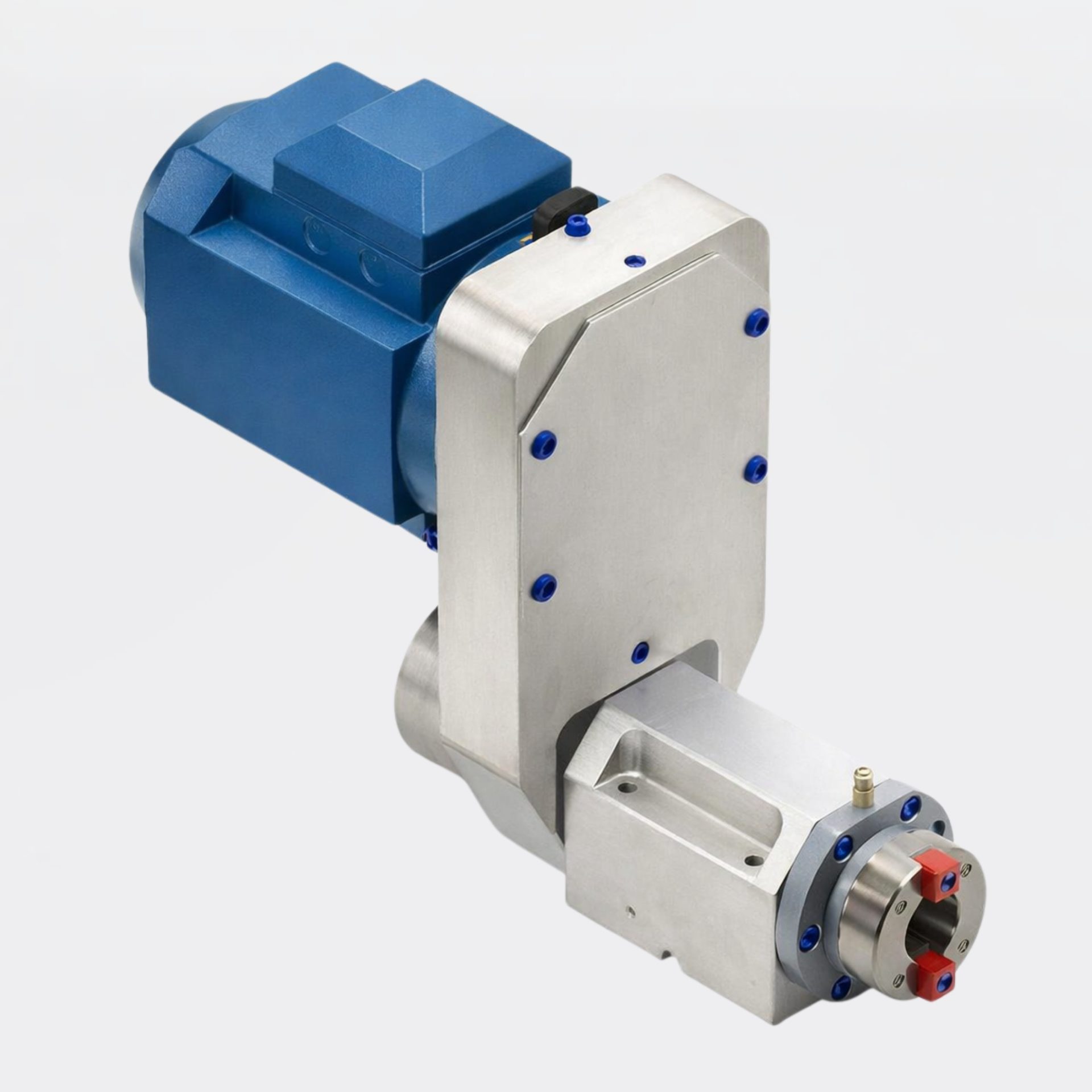

Mandrini Motorizzati
Mandrini per lavorazioni automatiche assiali e radiali
I mandrini motorizzati Drillmatic sono progettati per eseguire lavorazioni assiali e radiali come foratura, filettatura, fresatura e barenatura. Le diverse configurazioni di attacco e supporto consentono l’adattamento a numerose applicazioni di lavorazione automatica ad alta precisione.
CARATTERISTICHE TECNICHE
Idoneità per lavorazioni assiali di foratura e filettatura.
Possibilità di lavorazioni radiali gravose come fresatura, barenatura e taglio.
Avanzamento gestito tramite slitte CNC dedicate.
Configurazioni con attacco ISO o HSK.
Versioni con cambio utensile manuale o automatico.
Cuscinetti a rulli conici o a contatto obliquo in funzione della velocità di rotazione.
Predisposizione per applicazioni ad elevata rigidità e precisione. Concentricità fino a 0,01 mm.
Carter di trasmissione ruotabile di 90° o 60° in funzione del modello.
Applicazioni principali
- Lavorazioni automatiche di foratura e filettatura.
- Fresatura, barenatura e taglio.
- Integrazione su macchine speciali e linee automatiche.
Mandrini Motorizzati Drillmatic disponibili su ordinazione
Serie DX
Mandrini motorizzati per lavorazioni assiali e radiali, integrabili con slitte CNC.

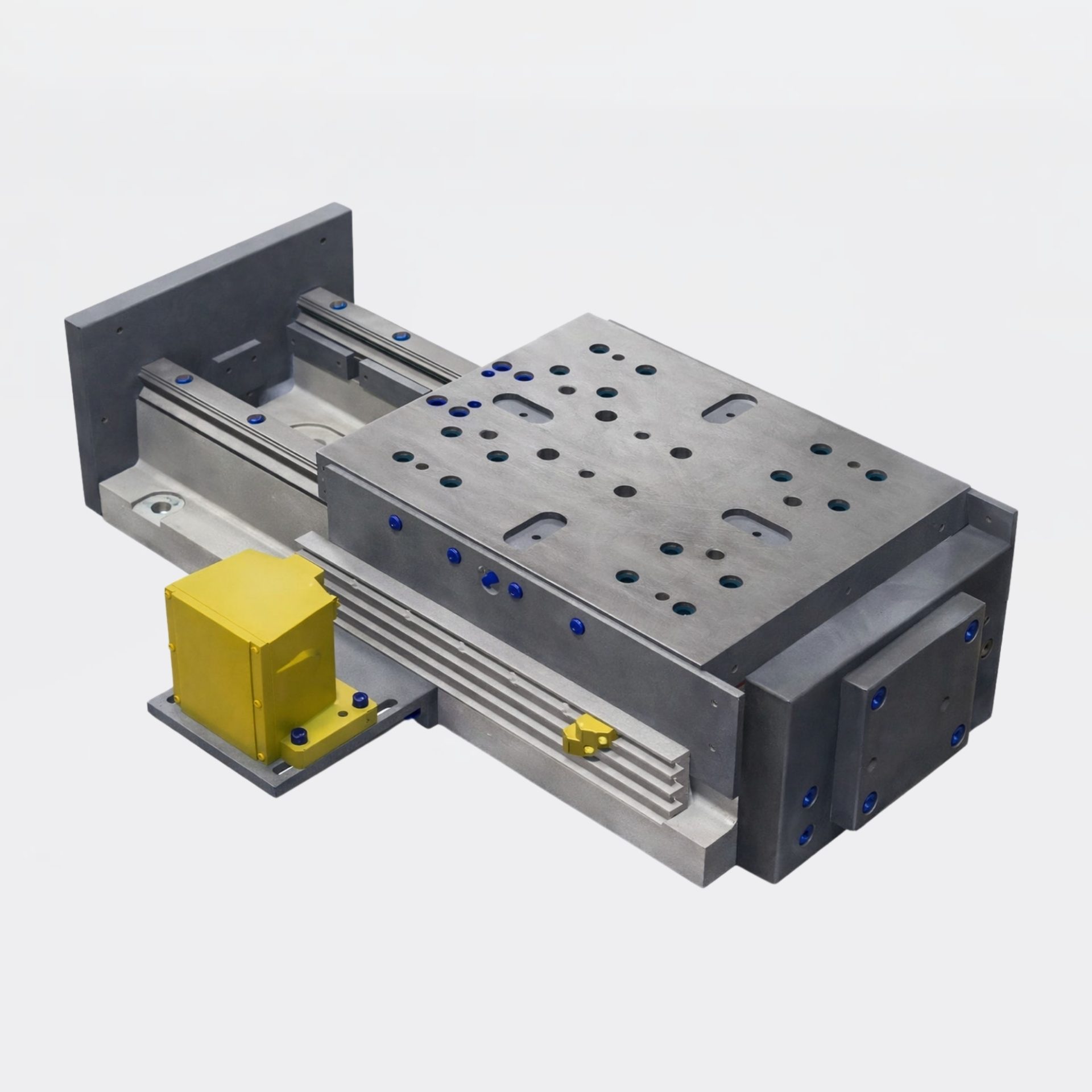

Slitte di Avanzamento
Sistemi per il controllo preciso dell’avanzamento utensile
Le slitte di avanzamento CNC Drillmatic sono progettate per garantire movimenti lineari controllati e precisi nelle lavorazioni automatiche. La struttura rigida e le guide di precisione assicurano affidabilità, rendendole ideali per l’integrazione con mandrini motorizzati e sistemi multi-asse.
CARATTERISTICHE TECNICHE
Corse modulari con movimentazione tramite vite a ricircolo di sfere rettificata.
Guide e pattini a ricircolo di sfere o rulli e vite a ricircolo di sfere rettificata per elevata precisione di scorrimento.
Struttura in ghisa ad alta rigidità.
Predisposizione per lubrificazione centralizzata di vite e pattini.
Dotazione standard di finecorsa meccanici per la gestione del ciclo.
Integrazione diretta con mandrini motorizzati Drillmatic.
Configurazioni possibili su uno o più assi interpolati.
Predisposizione per lubrificazione centralizzata.
Applicazioni principali
- Controllo dell’avanzamento utensile.
- Integrazione con mandrini motorizzati.
- Sistemi automatici mono-asse e multi-asse.
Slitte di Avanzamento Drillmatic disponibili su ordinazione
Serie EX
Slitte di avanzamento CNC con corse modulari per mandrini e unità di lavorazione.
Serie HX
Slitte di avanzamento idrauliche per applicazioni con spinta assiale elevata.

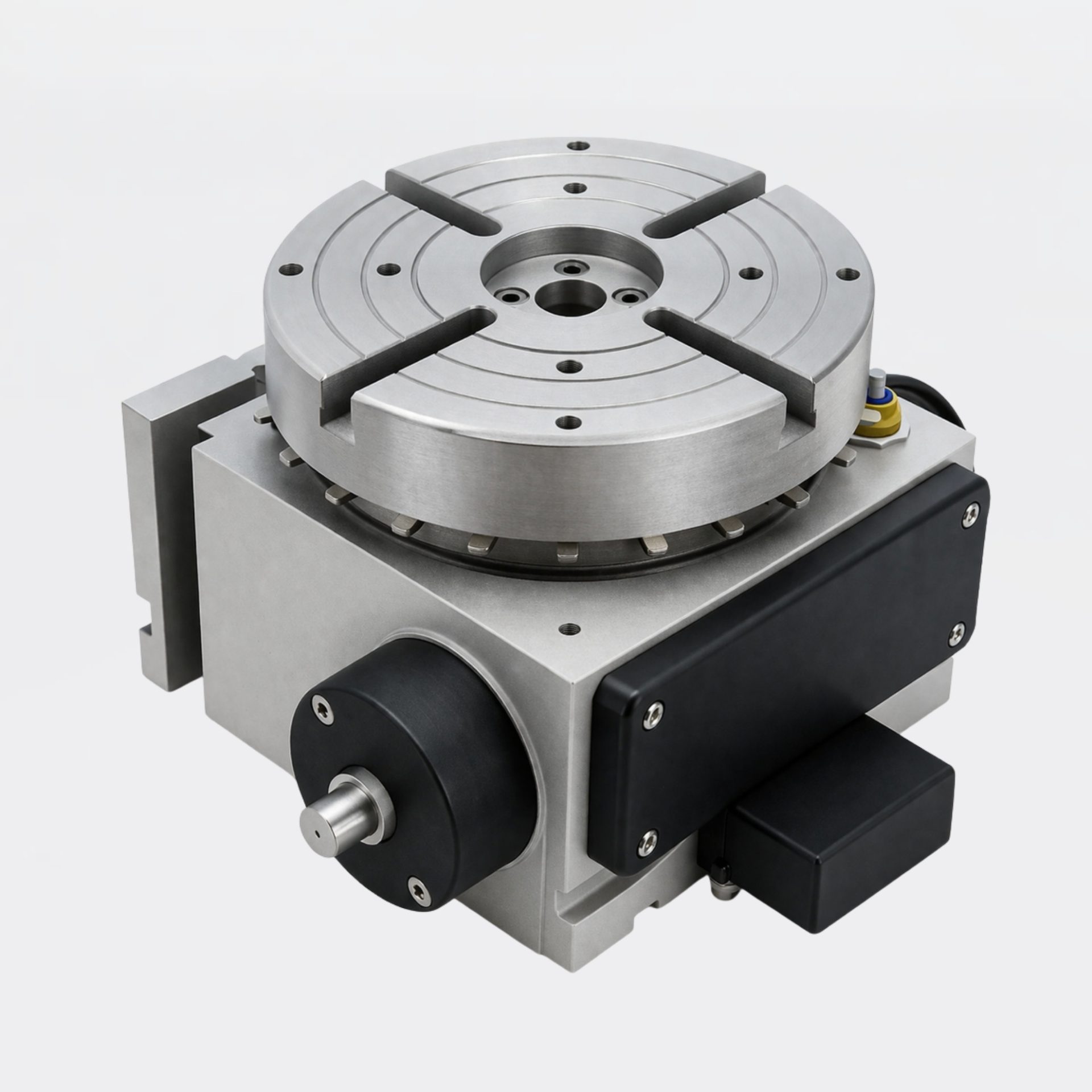

Tavole Rotanti
Tavole per indicizzazione e posizionamento automatico
Le tavole rotanti Drillmatic sono progettate per l’indicizzazione e il posizionamento angolare dei pezzi durante le fasi di lavorazione automatica. Consentono la gestione di cicli produttivi complessi con elevata precisione e ripetibilità.
CARATTERISTICHE TECNICHE
Disponibilità di versioni ad asse verticale o orizzontale.
Indexaggio tramite dentatura Hirth per elevata precisione di posizionamento.
Soluzioni alternative con spine coniche.
Progettazione per applicazioni di lavorazione automatica e indicizzazione.
Versioni con pre-corsa pneumatica per accostamento rapido fisso.
Pressione di esercizio 6–8 bar (fino a 20 bar su modelli di grande formato).
Applicazioni principali
- Linee di assemblaggio automatiche.
- Macchine speciali con lavorazioni multiple.
- Processi di indicizzazione e posizionamento pezzi.
Tavole Rotanti Drillmatic disponibili su ordinazione
Serie TA
Tavole girevoli ad asse verticale o orizzontale per indicizzazione e posizionamento automatico.
Perché scegliere le unità di lavorazione e le tavole Drillmatic (Euroma) proposte da Fluid System
– Selezione di soluzioni Drillmatic ad elevata affidabilità industriale.
– Consulenza tecnica specializzata nella scelta della soluzione più idonea.
– Supporto all’integrazione su macchine automatiche e impianti speciali.
– Continuità operativa e qualità costante del processo produttivo.
Hai bisogno di unità di lavorazione o tavole automatiche?
Richiedi un contatto diretto
con i nostri esperti
Fluid System propone soluzioni per la lavorazione automatica selezionate per garantire precisione, affidabilità e integrazione efficace nei sistemi industriali.
Contattaci ora per tutte le informazioni che desideri.
FAQ unità di lavorazione e tavole Drillmatic (Euroma): domande frequenti e risposte utili
Sono moduli progettati per eseguire operazioni meccaniche ripetitive come foratura, maschiatura e lavorazioni integrate direttamente nelle macchine automatiche.
Drillmatic propone unità di foratura, unità di maschiatura, unità combinate di foratura-maschiatura, mandrini motorizzati, slitte di avanzamento e tavole girevoli per automazione industriale.
Sì. Le soluzioni Drillmatic sono progettate per l’integrazione su macchine automatiche, linee di assemblaggio e impianti speciali, garantendo modularità e precisione.
Sono indicate quando è necessario eseguire più operazioni nello stesso ciclo macchina, ottimizzando spazi, tempi di produzione e integrazione dell’impianto.
Sì. Fluid System affianca costruttori di macchine e system integrator nella selezione e configurazione delle unità Drillmatic più idonee, valutando processo produttivo, materiali, precisione richiesta e grado di automazione.
