Scambiatori di Calore
Raffreddamento efficiente per sistemi oleodinamici ad alte prestazioni
Gli scambiatori di calore mantengono la temperatura dell’olio entro i limiti ottimali, preservando efficienza, durata e sicurezza dei componenti idraulici. Fluid System distribuisce la gamma completa Emmegi, marchio di riferimento per l’integrazione termica nei sistemi oleodinamici industriali e mobili.
Le soluzioni comprendono scambiatori aria-olio, acqua-olio, a piastre, ATEX, marini combinati e gruppi autonomi, tutti progettati per garantire massima dissipazione del calore con ingombri ridotti.
Nella manutenzione o sostituzione di scambiatori di calore installati su impianti esistenti, la ricerca avviene spesso a partire da codici applicativi specifici. In questi casi è fondamentale identificare correttamente la serie e la configurazione per garantire compatibilità e continuità operativa.
Tabella comparativa degli Scambiatori di Calore Emmegi
| Tipologia | Fluido di scambio | Potenza di raffreddamento | Pressione max valori indicativi | Materiali | Applicazioni principali |
|---|---|---|---|---|---|
| Aria-Olio | Aria / Olio | 0.5-50 kW | 20 bar | Alluminio | Sistemi industriali e mobili |
| Acqua-Olio | Acqua / Olio | fino a 250 kW | 12 bar statici olio / 5 bar statici acqua | Ottone / Inox | Centrali oleodinamiche e impianti industriali |
| A Piastre Saldobrasate | Liquidi compatibili | fino a 150 kW | fino a 23 bar statici esercizio / 30 bar collaudo | Inox AISI 316 brasato rame o nichel | Circuiti compatti e macchine utensili |
| Gruppi Autonomi di Raffreddamento | Aria-Olio o Acqua-Olio con ricircolo | 1-60 kW unita EVO 3 / fino a 250 kW sistemi | 6 bar olio esercizio / 20 bar collaudo | Acciaio / Alluminio | Sistemi con elevato carico termico impianti mobili e industriali |
| ATEX | Aria / Acqua / Olio | fino a 50 kW | 20 bar | Alluminio / Inox / Motori Ex | Impianti Ex-proof e ambienti a rischio esplosione |
| Per Uso Marino | Acqua di mare / Olio | fino a 100 kW | 20 bar | Bronzo / Ottone / Inox AISI 316 | Applicazioni navali offshore e portuali |
| Combinati per Compressori | Aria / Olio | 4-110 kW compressore | 13 bar statici esercizio / 20 bar collaudo | Alluminio / Acciaio | Compressori d aria industriali |

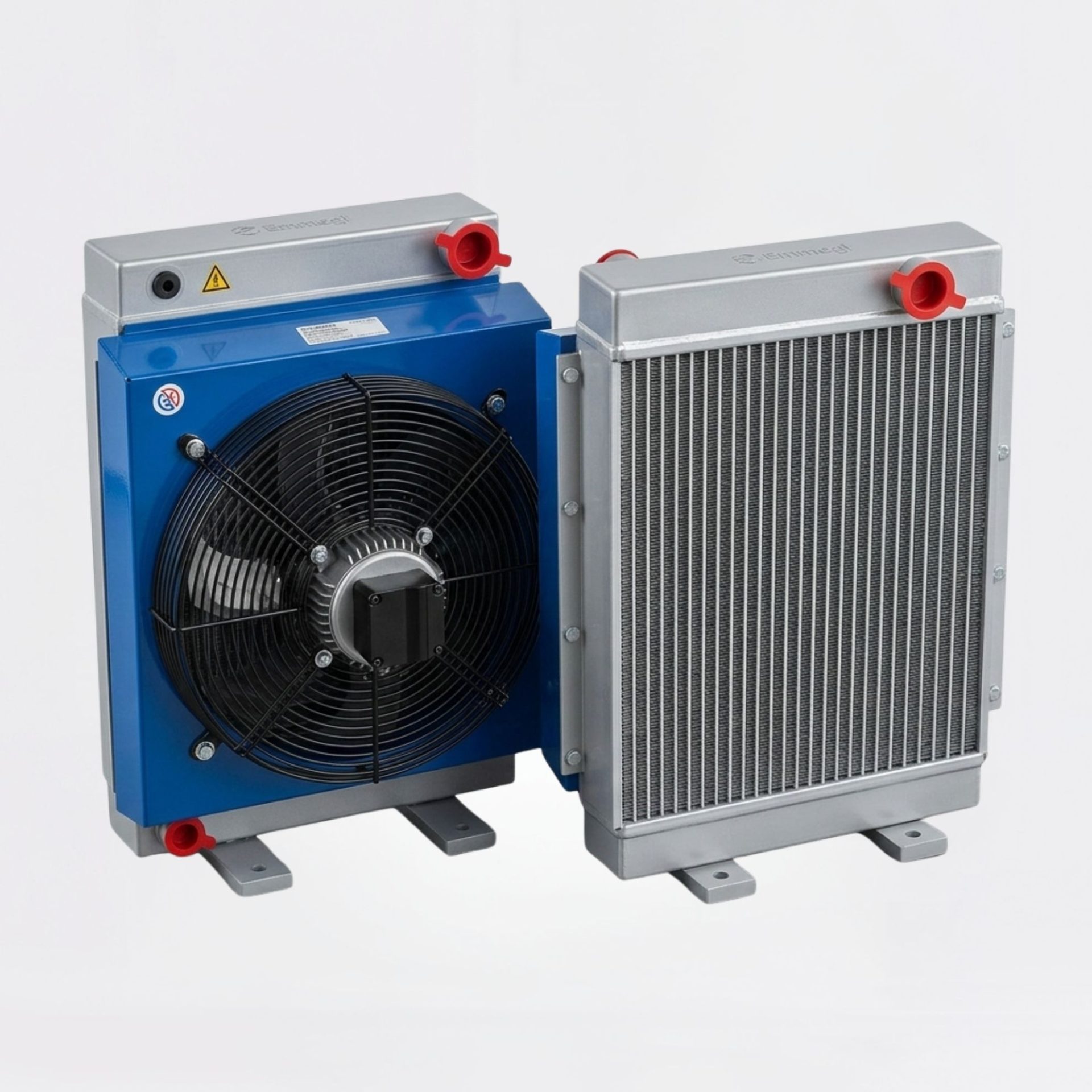

Scambiatori Aria-Olio
Raffreddamento compatto e versatile per impianti industriali e mobili.
Gli scambiatori aria-olio Emmegi utilizzano un motore elettrico o idraulico per far circolare aria attraverso un pacco alettato in alluminio, dissipando rapidamente il calore dell’olio. Sono disponibili versioni monofase, trifase e “Drain” con drenaggio integrato, ideali per applicazioni industriali continue.
CARATTERISTICHE TECNICHE
Potenza di raffreddamento: da 0,5 a 50 kW.
Pressione max: 20 bar.
Motori elettrici monofase, trifase o idraulici.
Materiale: pacco alettato in alluminio ad alta efficienza.
Versioni con termostato e valvola bypass opzionali.
Applicazioni principali
- Macchine utensili.
- Centrali oleodinamiche.
- Presse.
- Macchine mobili.
- Sistemi di sollevamento.
Scambiatori Aria-Olio disponibili in consegna rapida
Serie AHE / AHF
Scambiatori aria-olio standard industriali.
Serie AHP / AHE (versioni Drain)
Scambiatori aria-olio con opzione Drain per installazione verticale e scarico olio integrato. Ideali per centrali oleodinamiche compatte e macchine mobili.
Serie HPA / HPV
Con motore idraulico, per macchine mobili e compatte.

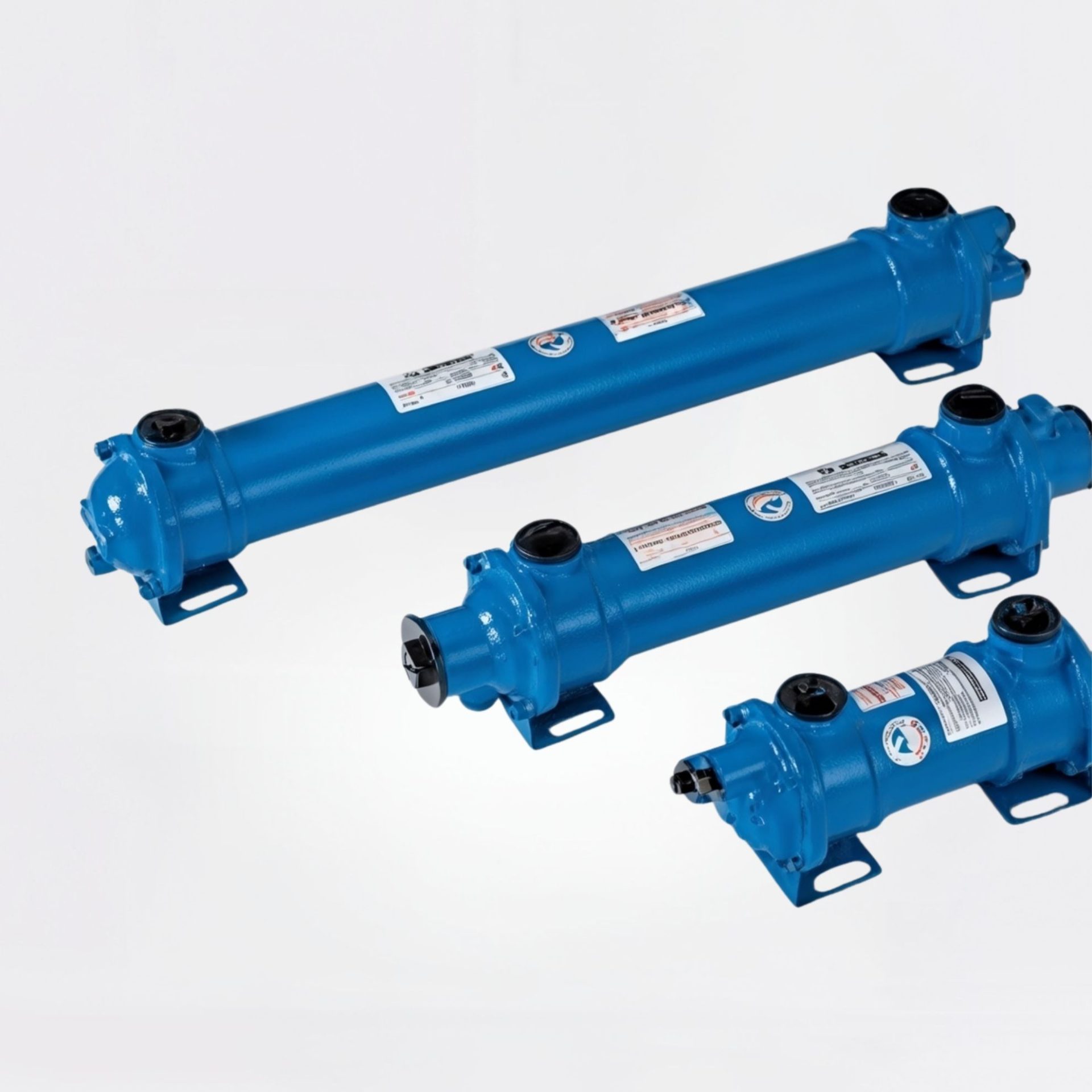

Scambiatori Acqua-Olio
Massima efficienza termica per impianti industriali.
Gli scambiatori acqua-olio Emmegi trasferiscono calore dall’olio idraulico all’acqua, garantendo un’elevata capacità di dissipazione in spazi contenuti.
Sono ideali per impianti con circuito di raffreddamento centralizzato, grazie alla struttura compatta e all’elevata resa termica.
CARATTERISTICHE TECNICHE
Potenza di raffreddamento: fino a 250 kW.
Pressione max olio: fino a 12 bar statici – acqua: fino a 5 bar statici.
Corpo in ottone o acciaio inox AISI 316.
Flusso ottimizzato per elevata efficienza di scambio.
Versioni flangiate o filettate.
Applicazioni principali
- Macchine per stampaggio.
- Centrali oleodinamiche.
- Impianti industriali e marini.
Scambiatori Acqua-Olio disponibili in consegna rapida
Serie WHE / WHT
Acqua-olio standard industriali.
Serie WHP
Compatti, per spazi ridotti.
Serie WHS
Corpo inox per ambienti corrosivi.

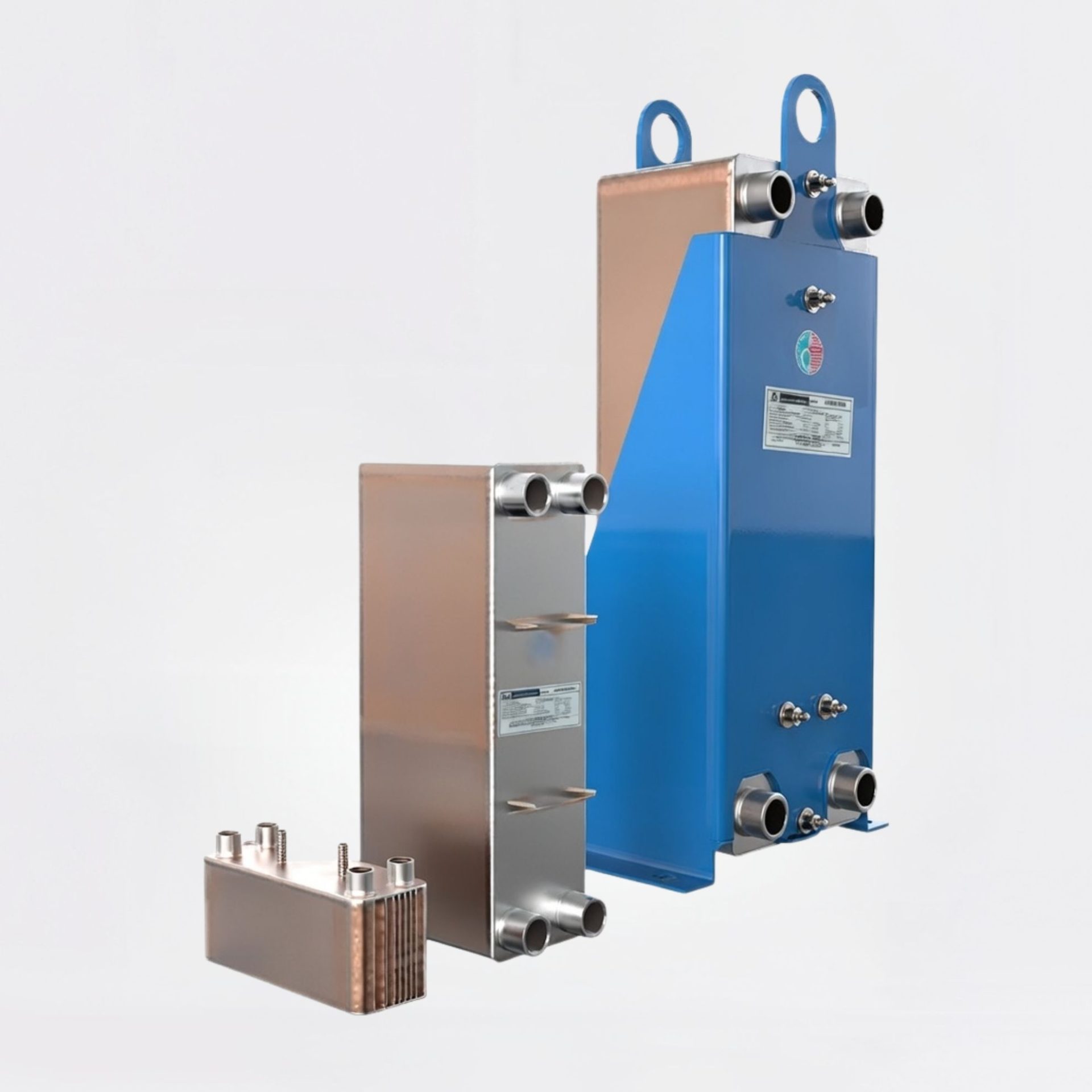

Scambiatori a Piastre Saldobrasate
Efficienza elevata in dimensioni ridotte.
Gli scambiatori a piastre Emmegi impiegano piastre in acciaio inox brasate in rame o nichel, assicurando massima trasmissione termica in uno spazio minimo. Sono utilizzati per fluidi compatibili e circuiti chiusi ad alta densità energetica.
CARATTERISTICHE TECNICHE
Potenza di raffreddamento: fino a 150 kW.
Pressione max: fino a 30 bar (23 bar statici max in esercizio; 30 bar pressione di collaudo)
Temperature fino a 230 °C.
Piastre inox AISI 316 – brasatura rame o nichel.
Applicazioni principali
- Macchine utensili.
- Circuiti di refrigerazione e raffreddamento olio/dielettrico.
Scambiatori a Piastre Saldobrasate disponibili su ordinazione
Serie BP / BPS / BPA
Scambiatori a piastre brasate compatti.

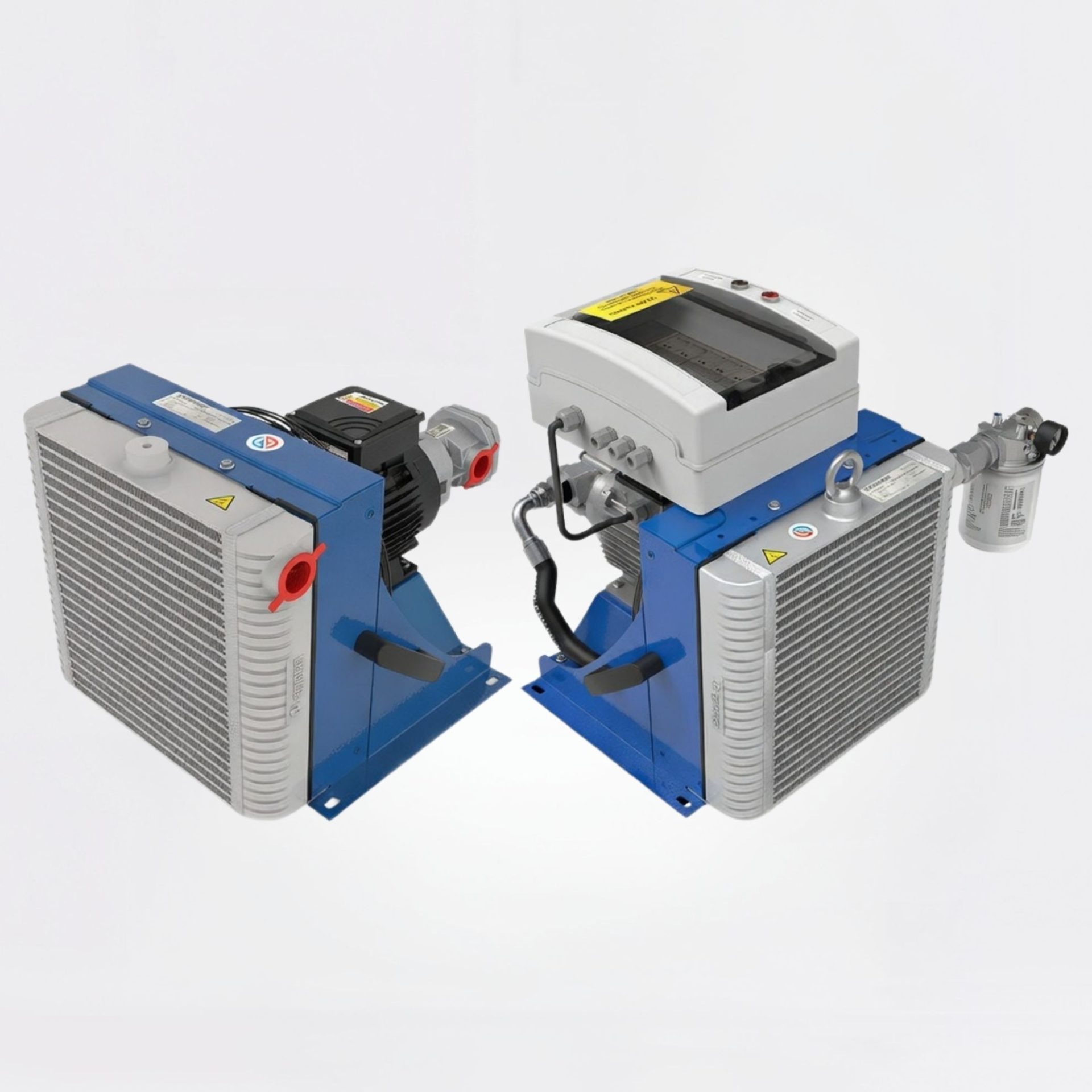

Gruppi Autonomi di Raffreddamento
Raffreddamento aria-olio autonomo, silenzioso e ad alta efficienza
I gruppi autonomi Emmegi rappresentano una soluzione completa per la dissipazione termica di circuiti oleodinamici. Grazie a una pompa volumetrica integrata e a un motore elettrico dedicato, il sistema provvede autonomamente ad aspirare, raffreddare, filtrare e reimmettere l’olio nel serbatoio. Disponibili con scocca metallica insonorizzata e, su richiesta, con quadro elettrico precablato, offrono installazione rapida e manutenzione minima.
CARATTERISTICHE TECNICHE
Raffreddamento ad aria con ricircolo autonomo.
Pompa volumetrica a vite integrata.
Pressione d’esercizio: fino a 6 bar.
Temperatura max: 93 °C.
Potenza di scambio: 1–60 kW.
Portate: 5–80 l/min.
Opzione quadro elettrico pre-cablaggio IP55.
Applicazioni principali
- Impianti oleodinamici.
- Riduttori.
- Macchine utensili.
- Impianti di riciclo.
- Veicoli industriali e mobili.
Gruppi Autonomi di Raffreddamento disponibili su ordinazione
Serie SILENT EVO 3
Unità compatte e silenziose per impianti industriali e macchine utensili. Gamma in aggiornamento con versioni evolute a maggiore efficienza energetica.
Serie RID
Gruppi di ricircolo ad alte prestazioni per riduttori e circuiti industriali.
Serie DCO
Unità mobili leggere per veicoli industriali e applicazioni ibride.

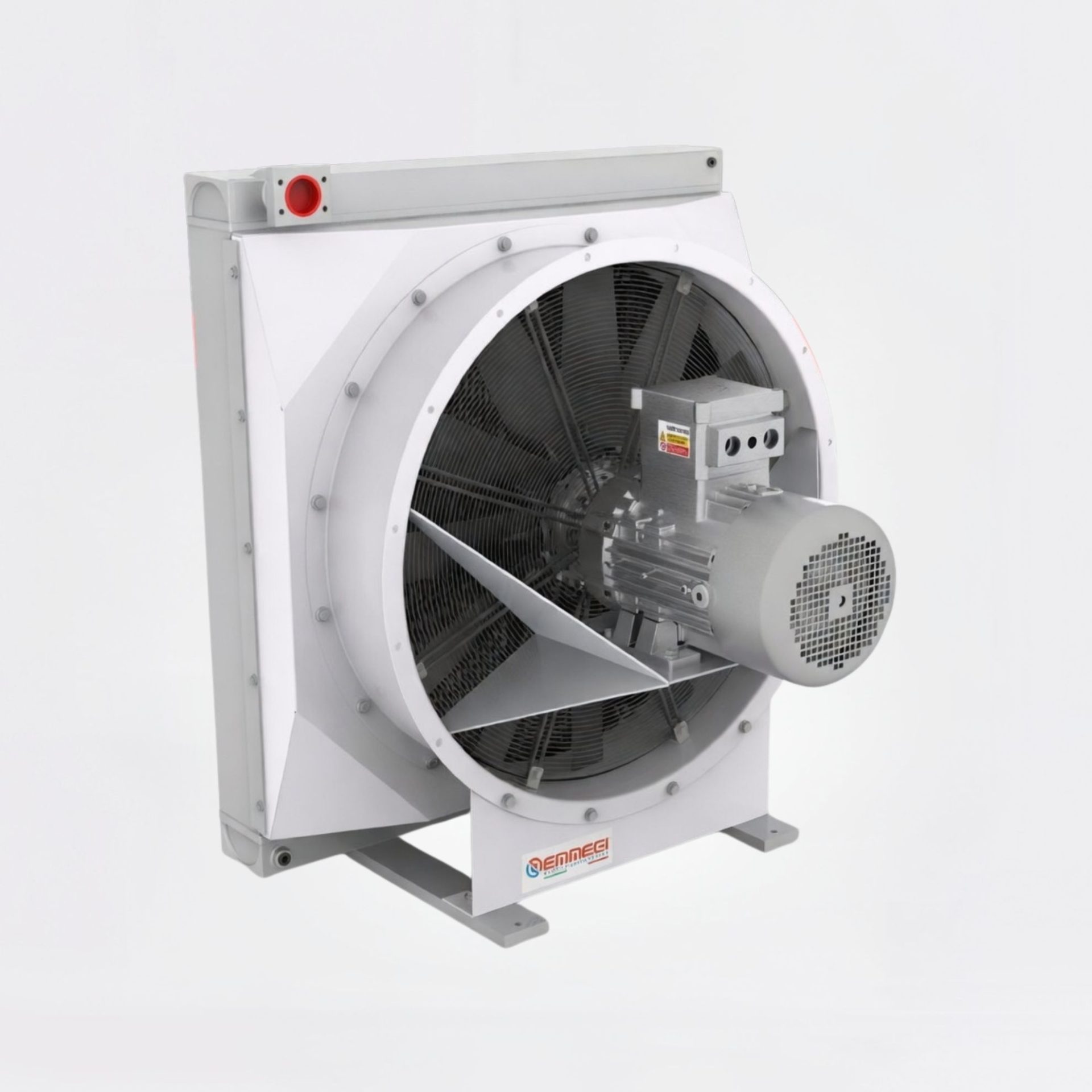

Scambiatori ATEX
Sicurezza e prestazioni in ambienti a rischio di esplosione.
La linea ATEX Emmegi è progettata per impianti in zone classificate, conforme alla Direttiva 2014/34/UE. Garantisce prestazioni elevate mantenendo livelli di sicurezza e certificazione Ex richiesti in ambito industriale.
CARATTERISTICHE TECNICHE
Classificazione: ATEX II 2G / 2D.
Pressione max: 20 bar.
Versioni aria-olio o acqua-olio.
Motori Ex-d / Ex-e / Ex-nA.
Applicazioni principali
- Industria chimica e farmaceutica.
- Impianti offshore e petroliferi.
Scambiatori ATEX disponibili su ordinazione
Serie HPƐX (spesso ricercata anche come HPEX)
Scambiatori aria-olio e acqua-olio certificati ATEX II 2G. Progettati per ambienti potenzialmente esplosivi (zona 1 e 2). Conformi alla direttiva 2014/34/UE e alle norme UNI CEI EN ISO 80079-36/37.

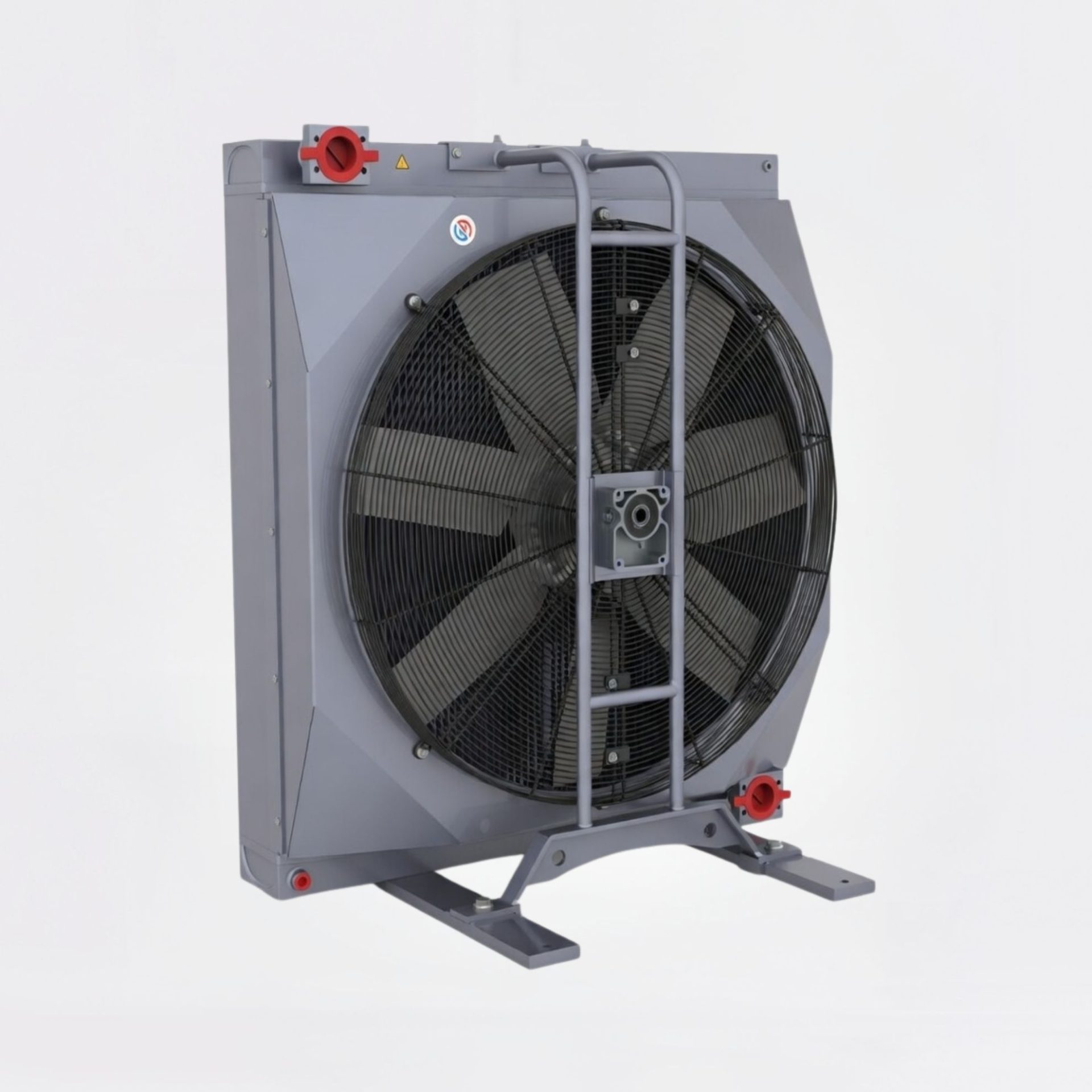

Scambiatori per Uso Marino
Affidabilità in ambienti salini e corrosivi.
Realizzati con materiali anti-corrosione (bronzo, inox, ottone), gli scambiatori marini Emmegi offrono resistenza e durata in ambienti aggressivi, mantenendo efficienza termica costante.
CARATTERISTICHE TECNICHE
Materiale: bronzo / ottone / inox AISI 316.
Pressione max: 20 bar.
Connessioni flangiate o filettate.
Applicazioni principali
- Sistemi navali
- Macchine offshore.
- Impianti costieri e portuali.
Scambiatori per Uso Marino disponibili su ordinazione
Serie HPAM
Scambiatori acqua-olio per impieghi marini e off-shore. Costruiti in bronzo/alluminio con trattamenti anticorrosione conformi UNI EN ISO 12944 (C5) e resistenza in nebbia salina secondo UNI EN ISO 9227 (valori in funzione della configurazione). Resistenti ad ambienti salini, piattaforme e installazioni portuali.

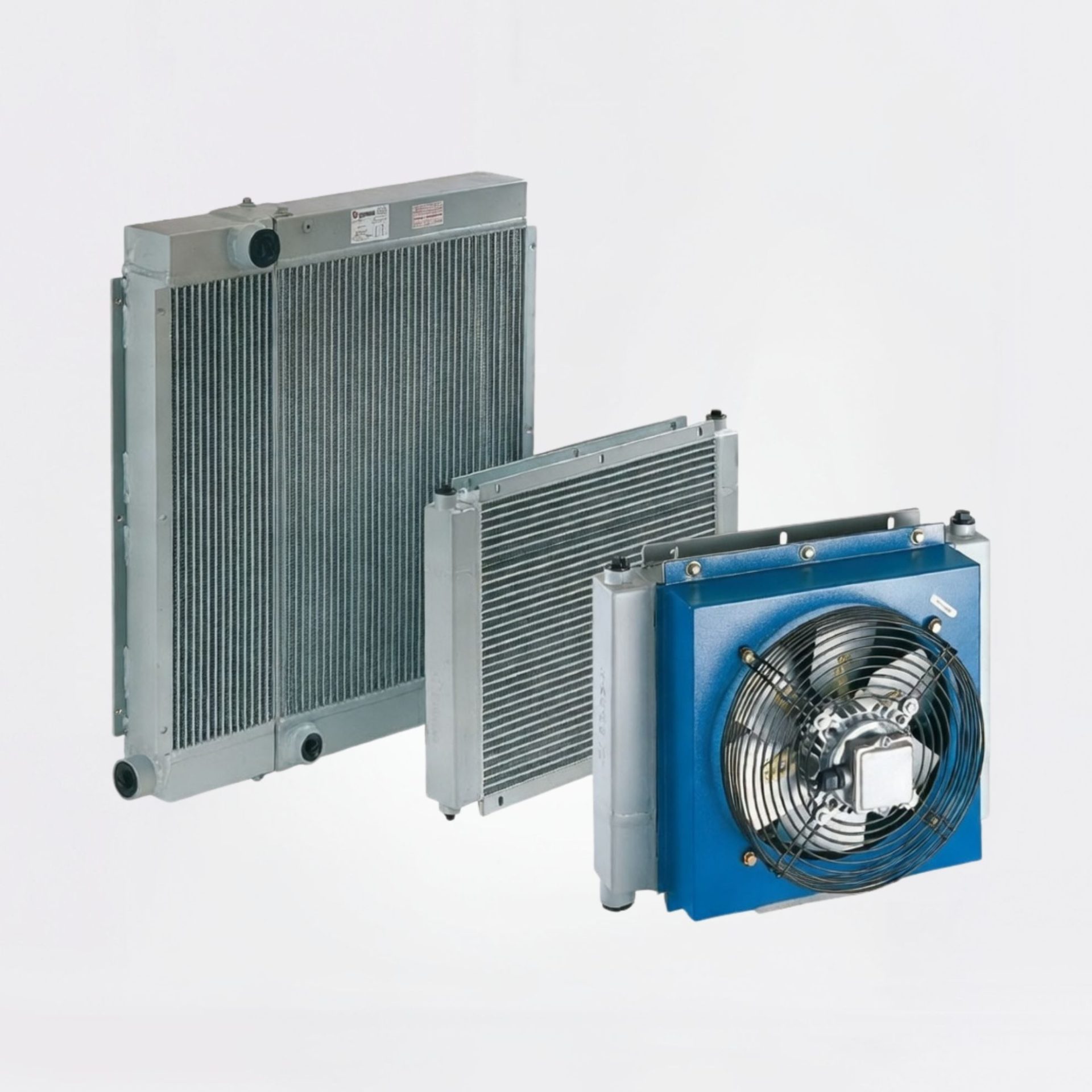

Scambiatori Combinati per Compressori
Raffreddamento simultaneo di aria e olio per compressori industriali
La serie CC Emmegi nasce dall’esperienza nel settore compressori e offre una soluzione compatta e versatile per dissipare il calore di olio e aria compressa nello stesso modulo. Grazie al layout semplificato e alla vasta gamma di taglie, si adatta facilmente a compressori di varie potenze, garantendo efficienza e lunga durata.
CARATTERISTICHE TECNICHE
Pressione d’esercizio: 13 bar statici max.
Pressione di collaudo: 20 bar.
Temperatura massima: 120 °C.
Motori elettrici IP55 trifase 50 Hz (230/400 V).
Potenza compressore: da 4 kW a 110 kW.
Applicazioni principali
- Compressori d’aria industriali.
- Impianti di produzione e trattamento aria.
- Sistemi di refrigerazione integrati.
Scambiatori Combinati per Compressori disponibili su ordinazione
Serie CC
Scambiatori combinati aria/olio ad alte prestazioni per compressori industriali. Configurazioni standard o personalizzate.
Codici applicativi e configurazioni ricorrenti
In fase di selezione o sostituzione di scambiatori di calore per sistemi oleodinamici Emmegi, vengono frequentemente ricercati codici come MGAS 100-A-R e MG AIR 2024, spesso indicati rispettivamente come MGAS100AR e MGAIR2024 o MG-AIR-2024. I codici fanno riferimento a soluzioni aria-olio utilizzate in impianti industriali e mobili.
Perché scegliere gli scambiatori Emmegi proposti da Fluid System
– Ampia gamma per ogni tipo di impianto oleodinamico.
– Efficienza termica elevata e lunga durata operativa.
– Versioni standard, compatte, ATEX e marine.
– Supporto tecnico per dimensionamento e selezione.
Hai bisogno di scambiatori di calore?
Richiedi un contatto diretto
con i nostri esperti
Affidati all’esperienza di Fluid System: il nostro team è a disposizione per aiutarti a individuare lo scambiatore di calore Emmegi più adatto al tuo impianto.
Contattaci ora per ricevere consulenza tecnica e informazioni sui modelli disponibili.
FAQ scambiatori di calore: domande frequenti e risposte utili
Gli aria-olio usano un ventilatore per dissipare calore tramite aria, mentre gli acqua-olio sfruttano un circuito d’acqua per maggiore efficienza in spazi ridotti.
Dipende dalla potenza da dissipare, dallo spazio disponibile e dal tipo di circuito (industriale o mobile). Fluid System fornisce supporto tecnico dedicato.
Sì. Le versioni HPƐX sono certificate ATEX II 2G / 2D per ambienti a rischio di esplosione, mentre le HPAM sono realizzate per ambienti marini conformi alla norma UNI EN ISO 12944 (C5).
Sì, i gruppi autonomi Emmegi integrano pompa, filtro e scambiatore per una soluzione pronta all’uso.
