Valvole Pneumatiche SMC
Soluzioni per il controllo direzionale e funzionale dei circuiti pneumatici industriali
Le valvole pneumatiche SMC costituiscono un riferimento tecnologico per il controllo dei circuiti pneumatici in ambito industriale. La gamma copre tutte le principali funzioni di comando, distribuzione e regolazione dell’aria compressa, con soluzioni progettate per garantire affidabilità operativa, modularità di integrazione e continuità di esercizio su macchine automatiche, linee di produzione e impianti industriali.
Fluid System distribuisce valvole pneumatiche SMC, supportando costruttori di macchine, system integrator e reparti tecnici nella selezione delle soluzioni più idonee in funzione dell’applicazione, delle condizioni operative e dell’architettura del sistema pneumatico.
Confronto tra le principali tipologie di Valvole Pneumatiche SMC
| Tipologia | Funzione principale | Configurazione | Pressione di esercizio | Applicazioni tipiche |
|---|---|---|---|---|
| Elettrovalvole direzionali | Controllo delle sequenze e dei flussi pneumatici | 3/2 – 5/2 – 5/3 dirette o pilotate | Fino a 0.7–1 MPa | Macchine automatiche e linee di produzione |
| Manuali / Meccaniche / di Intercettazione | Comando locale e intercettazione | Manuali / Meccaniche / Pneumatiche | Fino a 1 MPa | Sicurezza / Manutenzione / Funzioni ausiliarie |
| Valvole NAMUR | Comando diretto di attuatori rotanti | Interfaccia NAMUR standard | Fino a 0.7 MPa | Automazione di valvole di processo |
| Sistemi manifold e isole di valvole | Gestione centralizzata utenze pneumatiche | Modulare / Seriale / bus di campo | Fino a 0.7 MPa | Quadri macchina e automazione complessa |
| Valvole a comando proporzionale | Regolazione continua di pressione o portata | Controllo proporzionale elettronico | Variabile | Controllo di processo e automazione avanzata |
| Valvole di scarico rapido e accessori di scarico | Ottimizzazione scarico aria e tempi ciclo | Valvole di scarico rapido / silenziatori / depuratori | Fino a 1 MPa | Ottimizzazione tempi ciclo e riduzione rumorosità |
Elettrovalvole direzionali SMC
Elettrovalvole pneumatiche progettate per il comando di attuatori a semplice e doppio effetto mediante la gestione direzionale dei flussi di aria compressa. Disponibili in configurazioni a 3, 4 e 5 vie, ad azionamento diretto o servo-pilotato, per installazione in linea o su base e manifold.
CARATTERISTICHE TECNICHE
Funzioni: 3/2 – 5/2 – 5/3.
Azionamento: diretto o servo-pilotato.
Pressione di esercizio: 0 ÷ 0.7 MPa (fino a 1 MPa per serie specifiche).
Portate nominali: da versioni compatte fino ad alte portate per automazione industriale.
Tensioni bobina: 12–24 V DC, 24–110–230 V AC.
Connessioni: filettate, su base ISO, plug-in.
Grado di protezione: IP65 / IP67 secondo configurazione.
Disponibili versioni conformi a ISO 13849-1 e applicazioni industriali regolamentate.
Applicazioni principali
- Macchine automatiche.
- Linee di produzione
- Comando cilindri pneumatici a doppio effetto.
- Linee di assemblaggio automatico
- Packaging e fine linea.
- Automazione industriale ad alta ciclicità.
Elettrovalvole Direzionali SMC disponibili in consegna rapida
Serie SY
Elettrovalvole modulari ad alte prestazioni per applicazioni industriali standard e sistemi manifold. Disponibili in diverse configurazioni e taglie, per installazione su basi multiple o integrazione in sistemi pneumatici complessi.

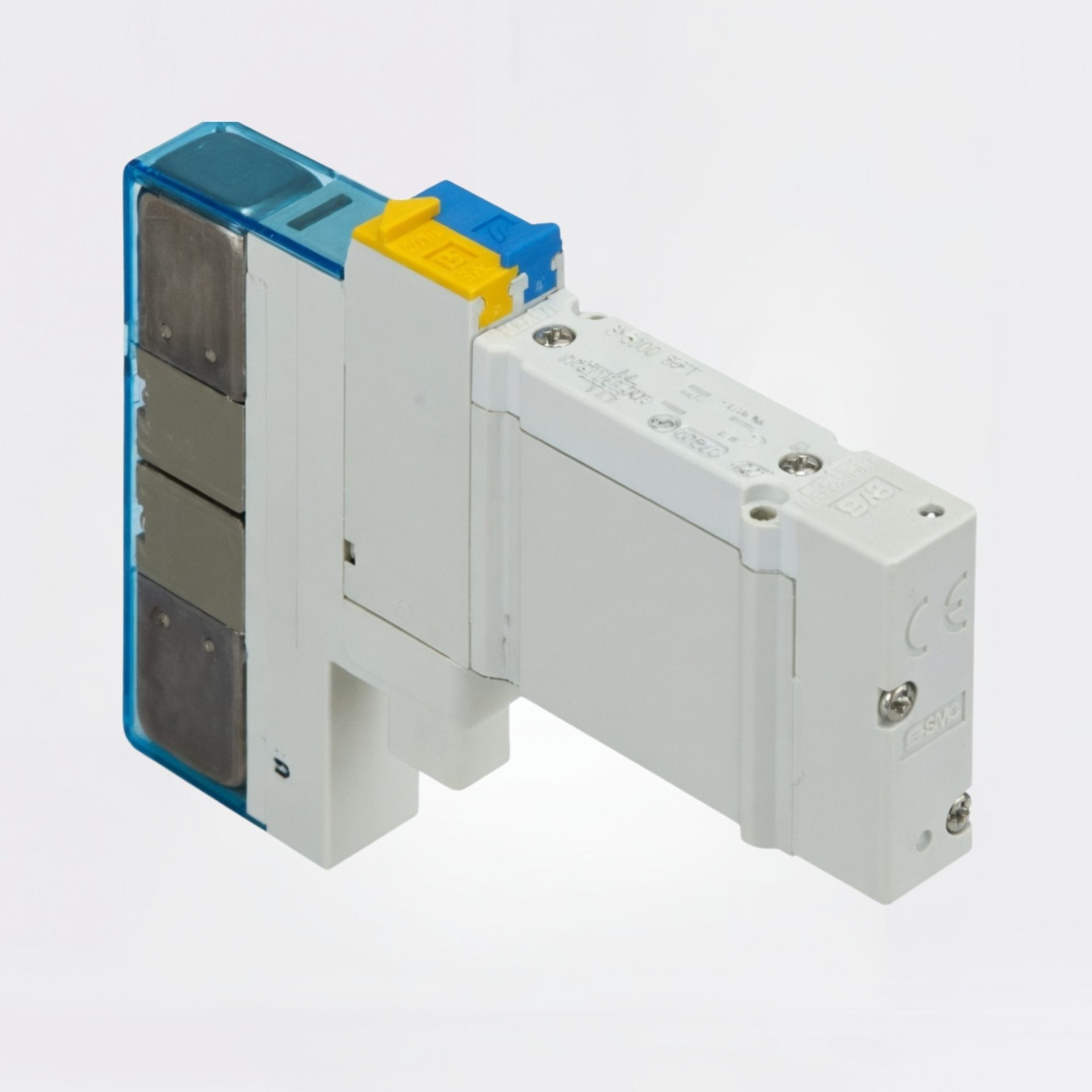

Serie VQ / VQC
Valvole compatte con connettore multipolare integrato per sistemi manifold ad alte prestazioni e cablaggio semplificato.
Serie VQZ
Valvole compatte con montaggio su base o in linea per installazioni versatili in spazi ridotti.
Serie VK / DXT
Elettrovalvole compatte per applicazioni con vuoto, basse pressioni o tempi di risposta rapidi.
Versioni speciali disponibili su ordinazione
- Versioni per manifold ad alta densità e cablaggio semplificato.
- Integrazione con bus di campo e architetture seriali per automazione distribuita.
- Configurazioni dedicate per requisiti di sicurezza funzionale e applicazioni industriali regolamentate.
Valvole Manuali, Meccaniche e di Intercettazione SMC
Le valvole manuali, meccaniche e di intercettazione SMC sono progettate per il controllo locale e l’intercettazione dei circuiti pneumatici industriali, in applicazioni dove sono richiesti semplicità operativa, affidabilità e indipendenza dal segnale elettrico.
CARATTERISTICHE TECNICHE
Funzioni disponibili 2/2 e 3/2.
Comando manuale, meccanico o pneumatico.
Configurazioni monostabili o bistabili.
Pressione di esercizio fino a 1 MPa.
Corpo in alluminio, ottone o tecnopolimero.
Montaggio in linea o su pannello.
Applicazioni principali
- Comando locale di utenze pneumatiche.
- Intercettazione aria per sicurezza e manutenzione.
- Funzioni ausiliarie su macchine automatiche.
- Circuiti pneumatici industriali standard.
Valvole Manuali, Meccaniche e di Intercettazione SMC disponibili in consegna rapida

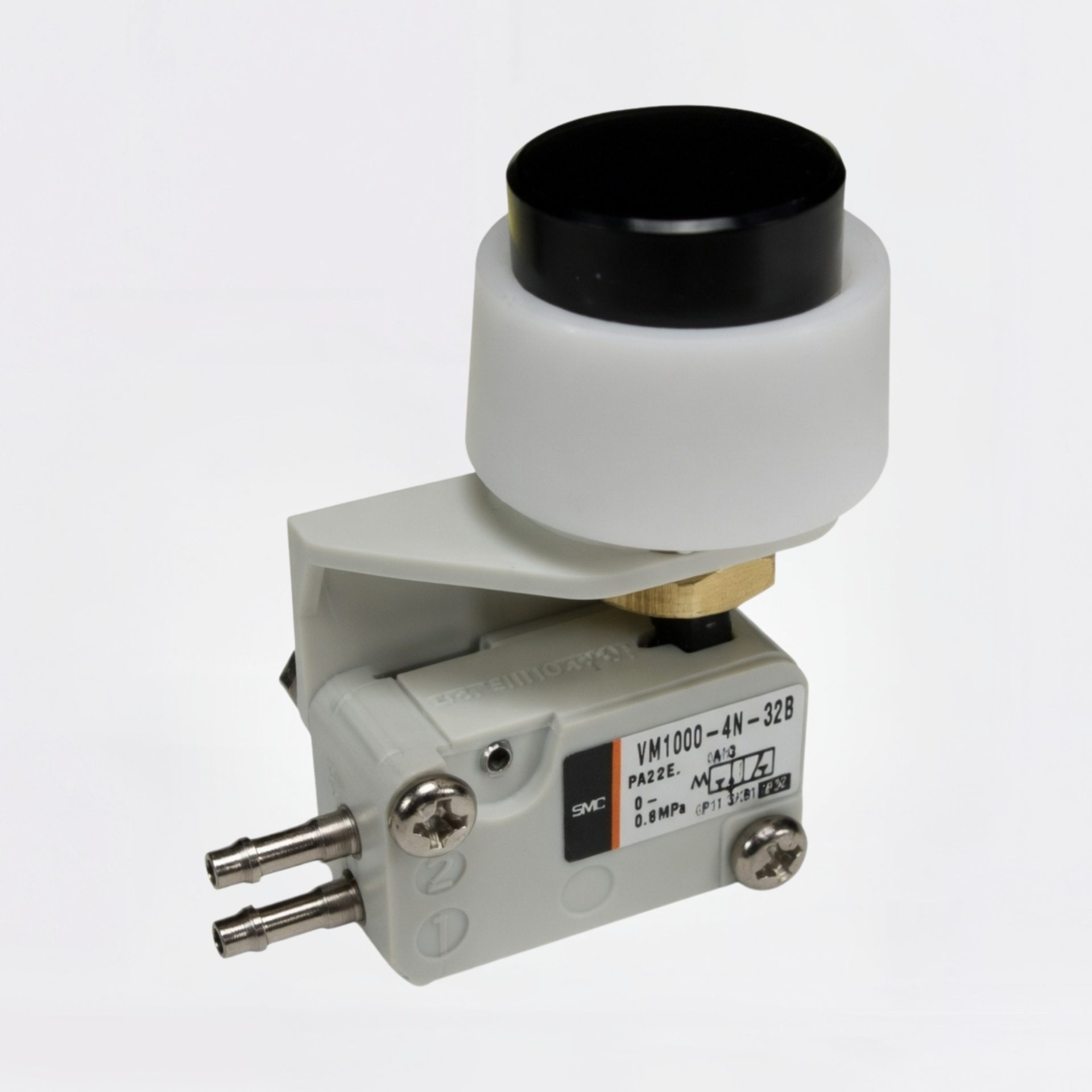

Serie VM
Valvole manuali compatte per comando diretto e intercettazione dei circuiti pneumatici.
Serie VZM
Valvole manuali e meccaniche per applicazioni ausiliarie e di servizio.
Versioni speciali disponibili su ordinazione
Configurazioni dedicate per esigenze applicative specifiche, materiali speciali e integrazione in sistemi pneumatici complessi.
Valvole NAMUR SMC
Le valvole NAMUR SMC sono progettate per il comando diretto di attuatori pneumatici rotanti, grazie all’interfaccia standardizzata NAMUR che consente il montaggio diretto su valvole di processo e attuatori senza l’impiego di staffe o adattatori.
CARATTERISTICHE TECNICHE
Interfaccia conforme allo standard NAMUR.
Configurazioni funzionali 3/2 e 5/2.
Compatibilità con attuatori a semplice e doppio effetto.
Pressione di esercizio fino a 0,7 MPa.
Azionamento elettrico o pneumatico in funzione della serie.
Struttura compatta per installazione diretta sull’attuatore.
Disponibili versioni per applicazioni industriali regolamentate.
Applicazioni principali
- Comando di attuatori pneumatici rotanti.
- Automazione di valvole di processo.
- Impianti industriali automatizzati.
- Sistemi di controllo on/off su linee di processo.
Valvole NAMUR SMC disponibili in consegna rapida

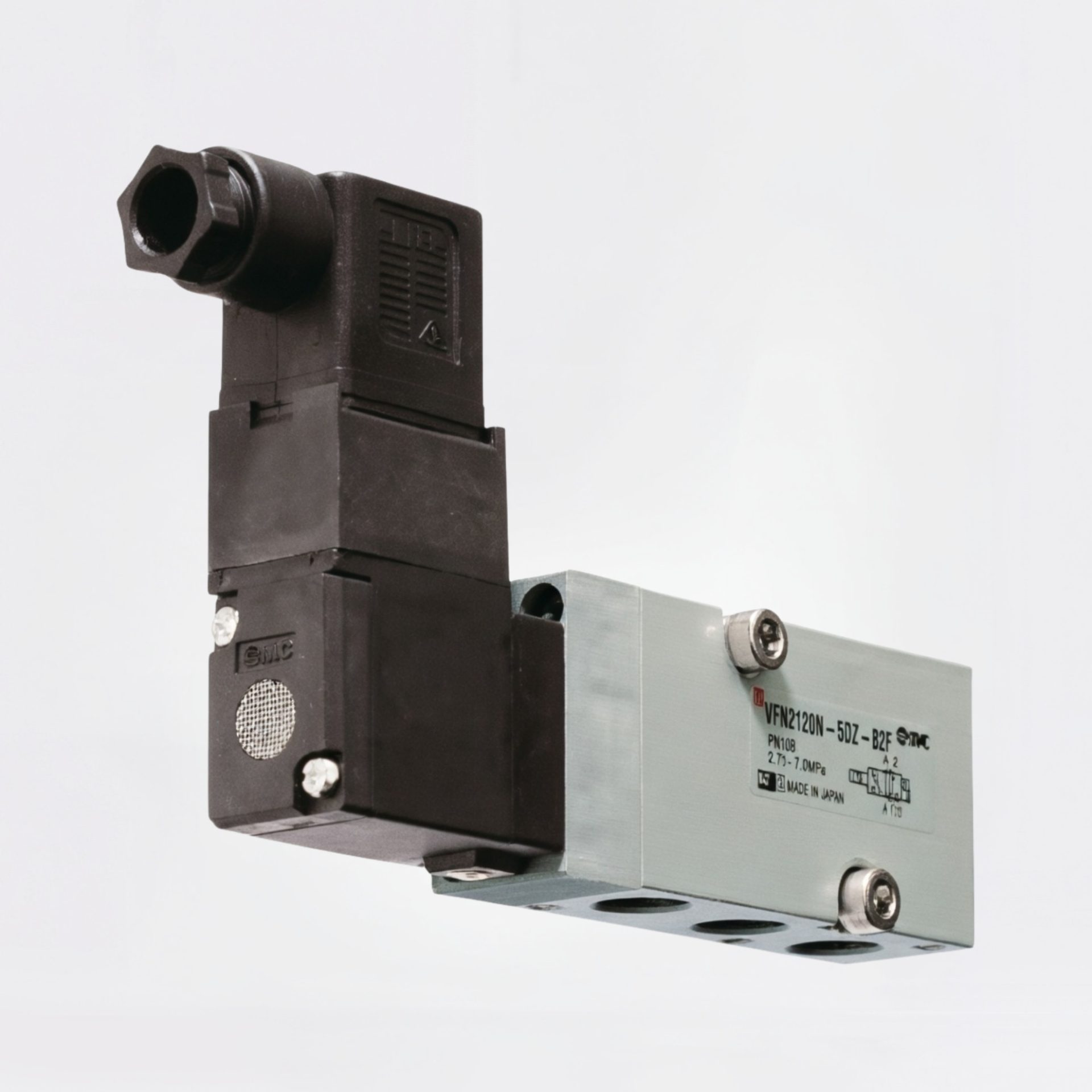

Serie VFN
Elettrovalvole NAMUR per comando diretto di attuatori rotanti, disponibili con connessioni G 1/4 o NPT, per applicazioni di automazione di processo.
Versioni speciali disponibili su ordinazione
Versioni dedicate per requisiti di sicurezza funzionale, ambienti industriali regolamentati e integrazione in sistemi di automazione complessi.
Sistemi Manifold e Isole di Valvole SMC
I sistemi manifold e le isole di valvole SMC consentono la gestione centralizzata di più utenze pneumatiche, riducendo il numero di collegamenti, semplificando il cablaggio e migliorando l’integrazione dei sistemi pneumatici nei quadri macchina e nelle architetture di automazione industriale.
CARATTERISTICHE TECNICHE
Struttura modulare per l’assemblaggio di più stazioni valvola.
Configurazioni espandibili in funzione del numero di utenze.
Alimentazioni pneumatiche comuni o separate.
Predisposizione per installazione su quadro o macchina.
Integrazione con interfacce elettriche tradizionali o sistemi seriali.
Compatibilità con bus di campo industriali per automazione distribuita.
Funzioni di diagnostica e manutenzione semplificata.
Applicazioni principali
- Quadri macchina per automazione industriale.
- Linee automatiche con elevato numero di attuatori.
- Sistemi pneumatici complessi e distribuiti.
- Celle automatizzate e impianti modulari.
Configurazioni espandibili in funzione del numero di utenze.
Sistemi Manifold e Isole di Valvole SMC disponibili in consegna rapida

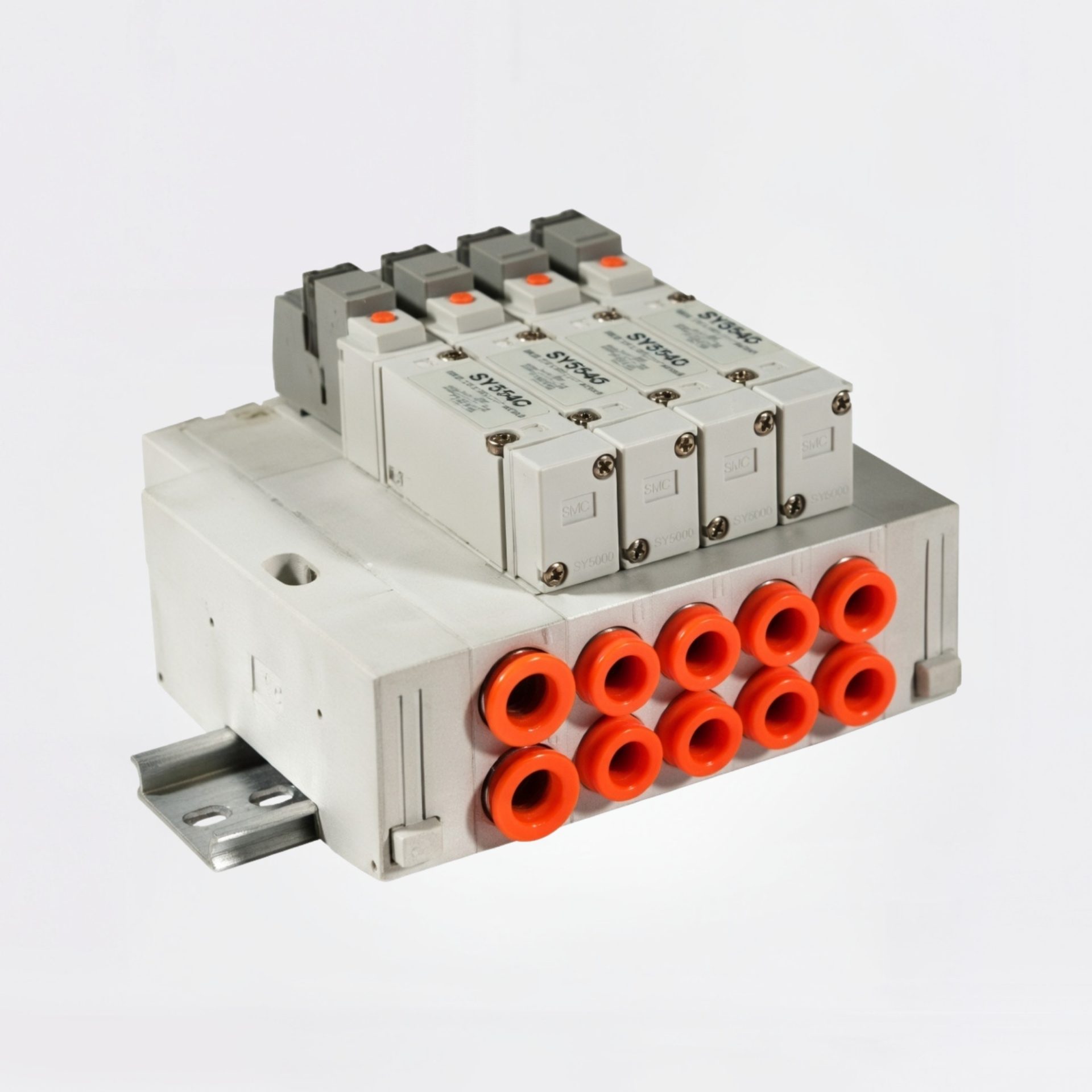

Serie SY Manifold
Sistemi modulari ad alte prestazioni per la gestione centralizzata delle utenze pneumatiche in applicazioni industriali standard.
Versioni speciali disponibili su ordinazione
Configurazioni personalizzate con integrazione su bus di campo, soluzioni ad alta densità di stazioni e sistemi dedicati per architetture di automazione avanzata.
Valvole a Comando Proporzionale SMC
Le valvole e i regolatori a comando proporzionale SMC consentono la regolazione continua delle grandezze pneumatiche tramite segnale elettrico analogico o digitale, permettendo il controllo preciso della pressione nei sistemi di automazione industriale.
CARATTERISTICHE TECNICHE
Regolazione continua e modulata della pressione pneumatica.
Comando elettrico analogico o digitale in funzione della serie.
Elevata precisione e ripetibilità del valore impostato.
Tempi di risposta rapidi per applicazioni dinamiche.
Stabilità del controllo anche in presenza di variazioni di carico.
Compatibilità con sistemi di controllo e automazione industriale.
Applicazioni principali
- Controllo di pressione in processi pneumatici regolati.
- Gestione dinamica della forza su attuatori pneumatici.
- Automazione avanzata e controllo di processo.
- Applicazioni industriali con requisiti di regolazione fine.
Valvole a Comando Proporzionale SMC disponibili in consegna rapida

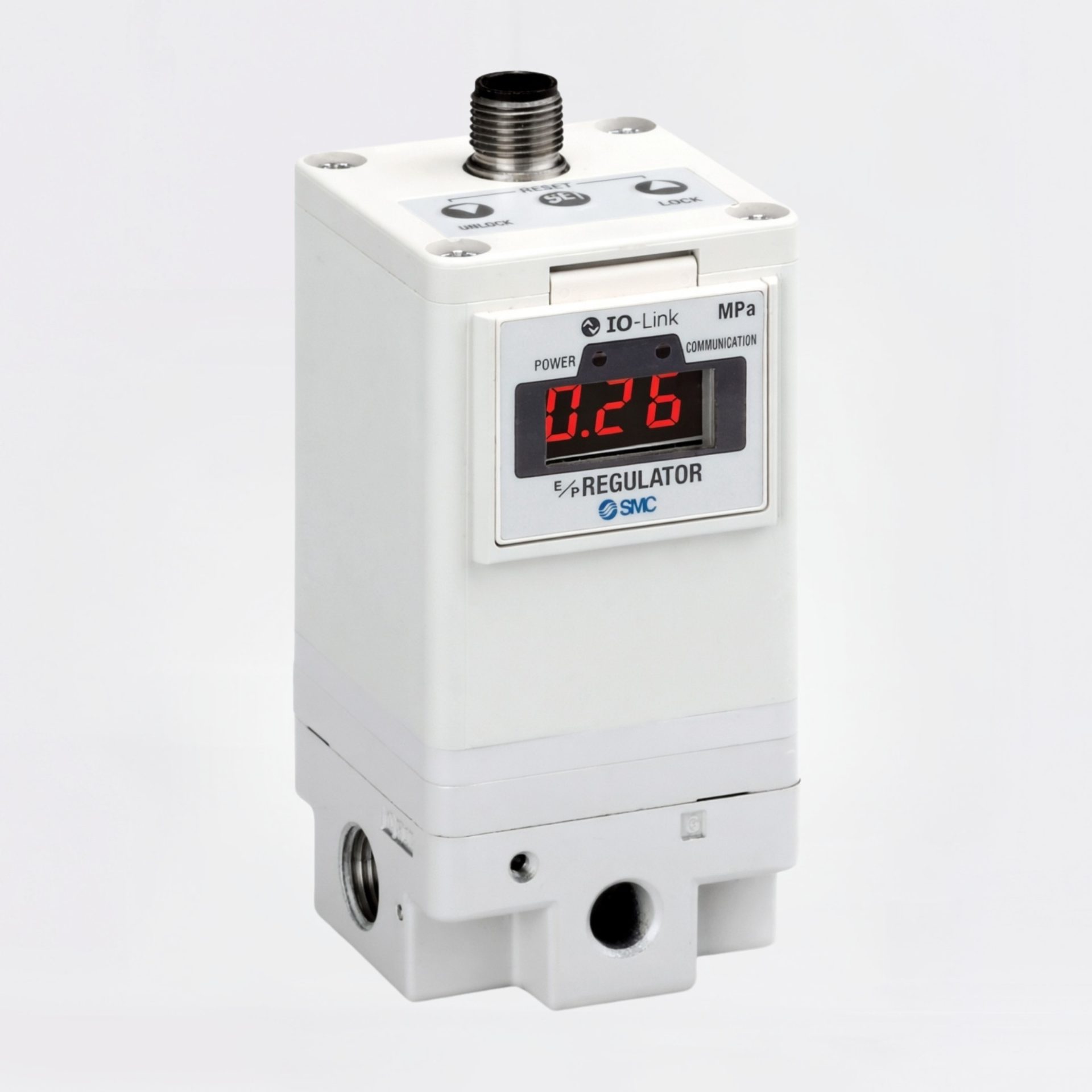

Serie ITV
Regolatori elettro-proporzionali per il controllo continuo della pressione nei sistemi pneumatici.
Serie ITVX
Versione evoluta dei regolatori proporzionali SMC per applicazioni con elevata stabilità e precisione di regolazione.
Versioni speciali disponibili su ordinazione
Configurazioni dedicate per applicazioni che richiedono controllo preciso di pressione o portata, con selezione del campo di regolazione, del segnale di comando e dell’integrazione nel sistema di automazione.
Valvole di Scarico Rapido e Accessori di Scarico SMC
Le valvole di scarico rapido e gli accessori di scarico SMC sono utilizzati come elementi complementari nei circuiti pneumatici per migliorare le prestazioni dinamiche degli attuatori e ottimizzare le condizioni operative del sistema. Non svolgono una funzione di comando autonoma, ma intervengono a supporto delle elettrovalvole e degli attuatori pneumatici.
CARATTERISTICHE TECNICHE
Scarico rapido dell’aria in prossimità dell’attuatore per riduzione dei tempi di risposta.
Incremento della velocità di movimento degli attuatori pneumatici.
Riduzione delle perdite di carico durante la fase di scarico.
Disponibilità di silenziatori per attenuazione del rumore allo scarico.
Compatibilità con valvole pneumatiche ed elettrovalvole SMC.
Applicazioni principali
- Ottimizzazione dei tempi ciclo nei sistemi pneumatici.
- Riduzione della rumorosità negli impianti industriali.
- Applicazioni ad alta ciclicità e automazione rapida.
- Integrazione su circuiti pneumatici esistenti.
Valvole di Scarico Rapido e Accessori di Scarico SMC disponibili in consegna rapida
Soluzioni standard per applicazioni industriali e integrazione immediata nei circuiti pneumatici.

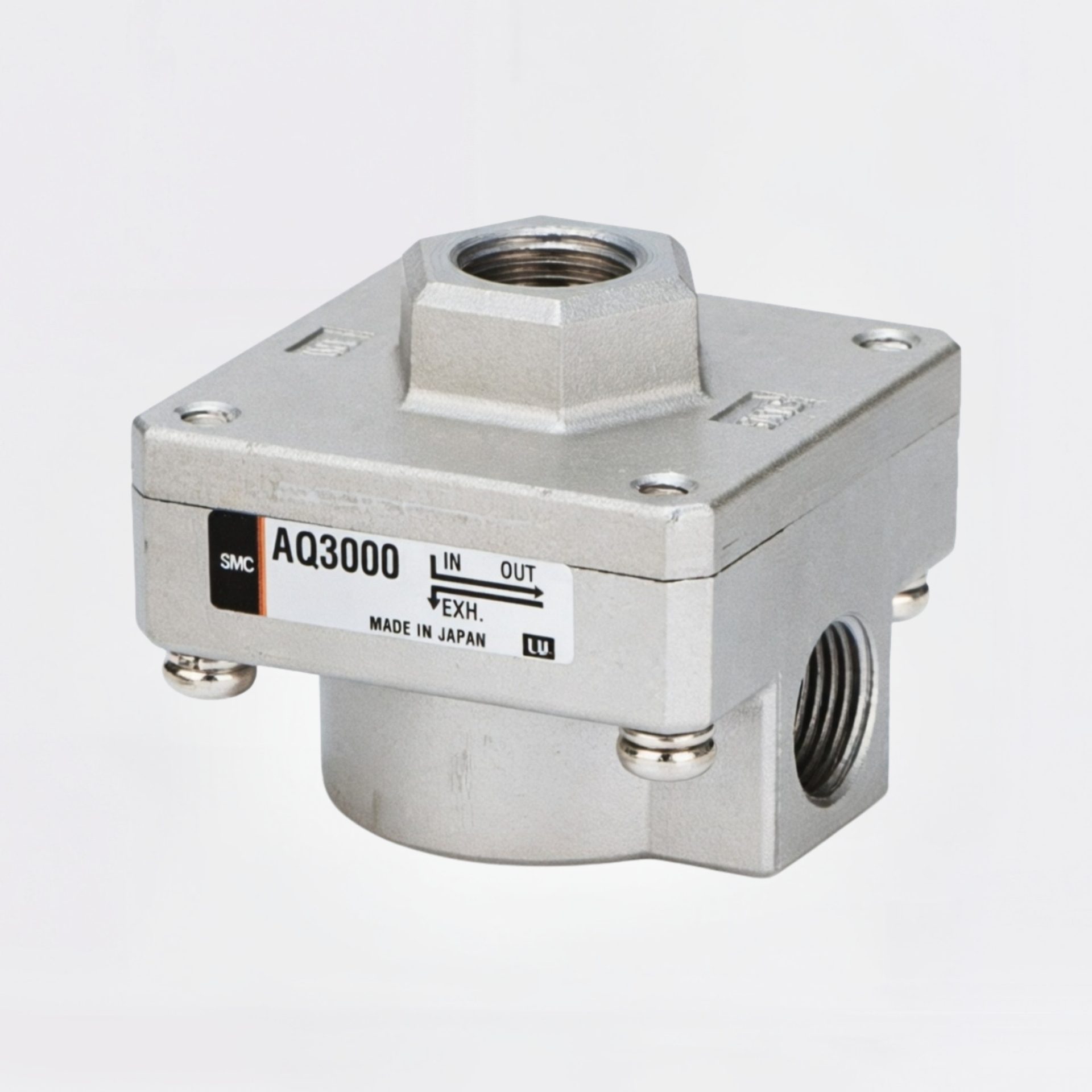

Serie AQ
Valvole di scarico rapido progettate per migliorare la velocità di movimento degli attuatori pneumatici riducendo le perdite di carico e ottimizzando i tempi di ciclo.
Codici applicativi e configurazioni ricorrenti
In fase di selezione o sostituzione di valvole pneumatiche per automazione industriale, vengono frequentemente ricercati codici come SY3120-5LOU-C4, SY5120-5DOU-C6, SY7120-5LOU-02, VQC2100, VQC1100-51 e AS2201F-01-06S, spesso digitati rispettivamente anche come SY31205LOUC4, SY51205DOUC6, SY71205LOU02, VQC-2100, VQC110051 e AS2201F0106S. I codici fanno riferimento a elettrovalvole direzionali, basi manifold e componenti complementari SMC utilizzati per il controllo e la gestione funzionale dei circuiti pneumatici in applicazioni industriali.
Perché scegliere le valvole pneumatiche SMC proposte da Fluid System
– Selezione di prodotti ad elevata affidabilità industriale e conformi agli standard internazionali.
– Supporto tecnico specializzato nella scelta delle soluzioni più idonee.
– Integrazione efficace su macchine, impianti industriali e sistemi complessi.
– Continuità operativa, coerenza di gamma e disponibilità di configurazioni compatibili nel tempo.
Hai bisogno di valvole pneumatiche SMC?
Richiedi un contatto diretto
con i nostri esperti
Ogni applicazione pneumatica presenta esigenze specifiche. Contatta Fluid System per ricevere supporto nella scelta delle valvole pneumatiche SMC più adatte in funzione di pressione, portata, ciclo di lavoro e architettura dell’impianto.
Contattaci ora per ricevere una consulenza o un preventivo personalizzato.
FAQ valvole pneumatiche SMC: domande frequenti e risposte utili
La gamma SMC comprende elettrovalvole direzionali, valvole pneumatiche e manuali, valvole NAMUR per attuatori rotanti, sistemi manifold e isole di valvole, oltre a valvole a comando proporzionale per il controllo continuo di pressione e portata.
Le elettrovalvole direzionali SMC sono indicate per l’automazione delle sequenze operative e il comando remoto degli attuatori. Le valvole manuali e pneumatiche SMC sono invece utilizzate per comandi locali, intercettazione e funzioni di sicurezza o manutenzione.
Le valvole NAMUR SMC sono progettate per il comando diretto di attuatori pneumatici rotanti, in particolare su valvole di processo. L’interfaccia standardizzata consente un montaggio compatto e una rapida integrazione nei sistemi di automazione.
I sistemi manifold SMC permettono la gestione centralizzata di più utenze pneumatiche, riducendo cablaggi e ingombri. Sono ideali per quadri macchina e impianti complessi, dove modularità, ordine e integrazione con PLC e bus di campo sono requisiti fondamentali.
Le valvole a comando proporzionale SMC sono indicate quando è necessario un controllo continuo e preciso di pressione o portata, ad esempio nella regolazione della forza di un attuatore o nel controllo dinamico di processi pneumatici.
