Attuatori Pneumatici SMC
Soluzioni per la movimentazione pneumatica industriale
Gli attuatori pneumatici SMC costituiscono uno standard di riferimento per la movimentazione lineare e rotativa nei sistemi di automazione industriale. La gamma SMC comprende cilindri e attuatori progettati secondo standard internazionali, con un’ampia varietà di configurazioni dimensionali e funzionali, idonee all’integrazione su macchine automatiche, linee di produzione e impianti industriali complessi.
Fluid System propone attuatori pneumatici SMC selezionati, supportando costruttori di macchine, system integrator e reparti tecnici nella scelta della soluzione più idonea in funzione di carichi applicati, corse richieste, velocità operative, cicli di lavoro e condizioni ambientali, garantendo continuità operativa e coerenza progettuale dell’impianto. La gamma comprende anche varianti speciali per ambienti gravosi, esecuzioni in acciaio inox e soluzioni idonee ad ambienti industriali regolamentati, a supporto di applicazioni con requisiti specifici.
Confronto tra le principali tipologie di Attuatori Pneumatici SMC
| Tipologia | Funzione principale | Configurazione | Parametri tecnici | Applicazioni tipiche |
|---|---|---|---|---|
| Attuatori lineari | Movimento rettilineo | ISO standard compatti e speciali | Alesaggi da micro a grandi dimensioni fino a 1 MPa | Automazione industriale |
| Attuatori guidati | Posizionamento preciso | Guide integrate e strutture rigide | Elevata resistenza a carichi laterali | Assemblaggio e movimentazione |
| Attuatori rotanti | Movimento angolare | Pignone cremagliera o palette | Coppia controllata e angoli definiti | Orientamento e rotazione pezzi |
| Cilindri senza stelo | Traslazioni compatte | Accoppiamento magnetico o meccanico | Corse lunghe e ingombri ridotti | Linee di movimentazione |
| Attuatori con bloccaggio | Sicurezza del movimento | Blocco meccanico integrato | Fermata sicura in perdita di pressione | Applicazioni verticali |
| Attuatori speciali | Applicazioni dedicate | Inox e versioni per impieghi gravosi | Resistenza ambientale e cicli intensivi | Settori industriali critici |

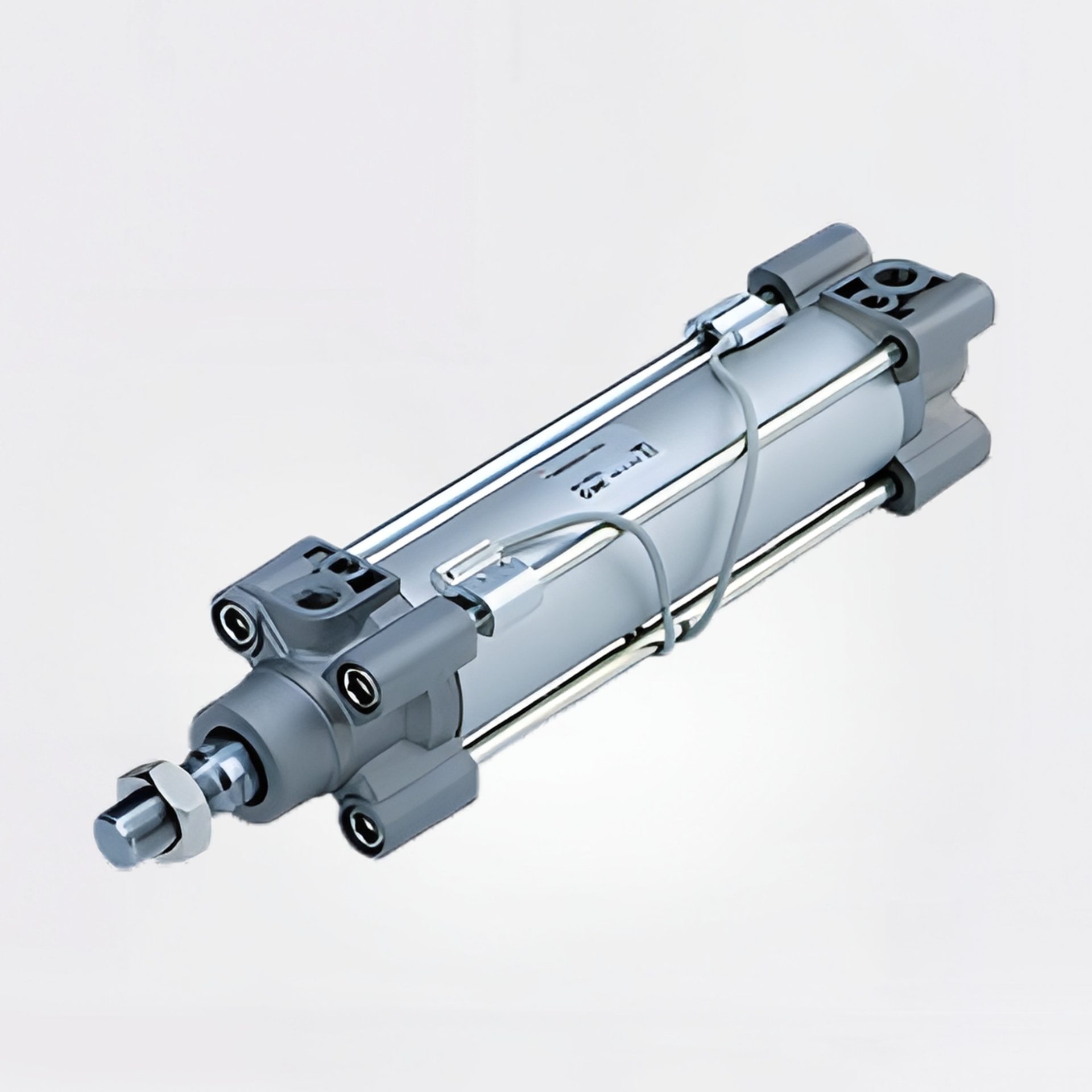

Attuatori Lineari SMC
Attuatori pneumatici per la generazione di movimento rettilineo controllato, conformi agli standard internazionali per garantire intercambiabilità e integrazione su impianti industriali. Versioni compatte, a tiranti, a corpo rotondo smontabile o non smontabile.
CARATTERISTICHE TECNICHE
Standard ISO 15552 / ISO 6432.
Alesaggi: Ø6 ÷ Ø125 mm.
Corse standard fino a oltre 2000 mm in funzione della serie.
Pressione di esercizio: fino a 1,0 MPa.
Ammortizzazione elastica o pneumatica regolabile.
Predisposizione per sensori magnetici.
Applicazioni principali
- Movimentazione su macchine automatiche.
- Linee di produzione e assemblaggio.
- Automazione industriale general purpose.
Attuatori Lineari SMC disponibili in consegna rapida
Serie CQ2
Cilindri compatti per applicazioni industriali standard.
Serie C96 / CP96
Cilindri ISO 15552 a corpo profilato per automazione industriale.
Serie CM2
Cilindri a corpo tondo per applicazioni compatte e versatili.

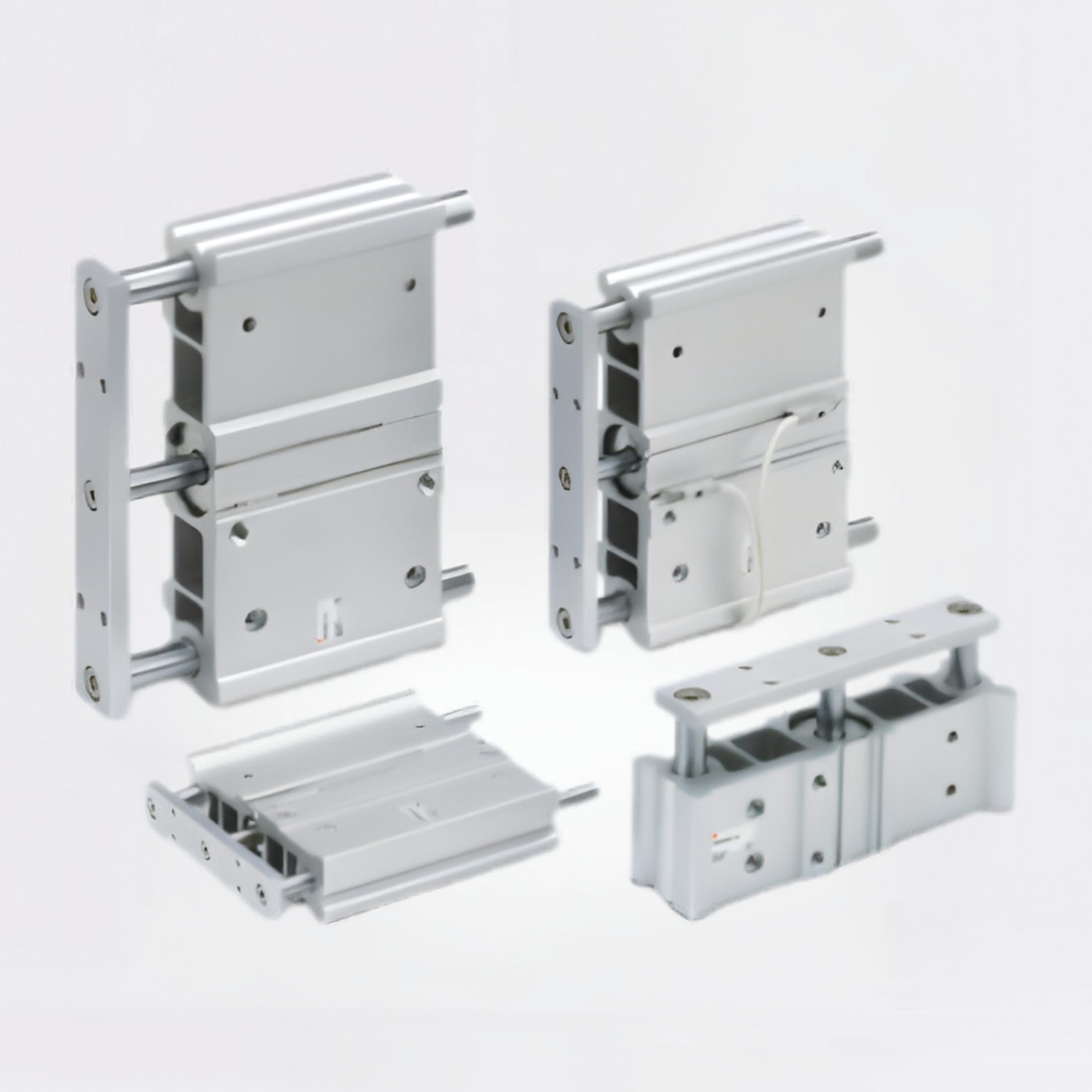

Attuatori Guidati SMC
Attuatori pneumatici dotati di sistema di guida integrato per garantire precisione di posizionamento e resistenza ai carichi laterali.
CARATTERISTICHE TECNICHE
Guide integrate ad alta rigidità.
Elevata resistenza a carichi laterali e momenti torcenti.
Ripetibilità di posizionamento elevata.
Compatibilità con sensori di posizione.
Applicazioni principali
- Assemblaggio di precisione.
- Movimentazione guidata.
- Applicazioni con carichi eccentrici.
Attuatori Guidati SMC disponibili in consegna rapida
Ulteriori serie disponibili su richiesta
Serie MGP / MGPW
Attuatori guidati compatti per applicazioni di precisione. Guide con bronzinature o guide a sfere, in funzione della serie.

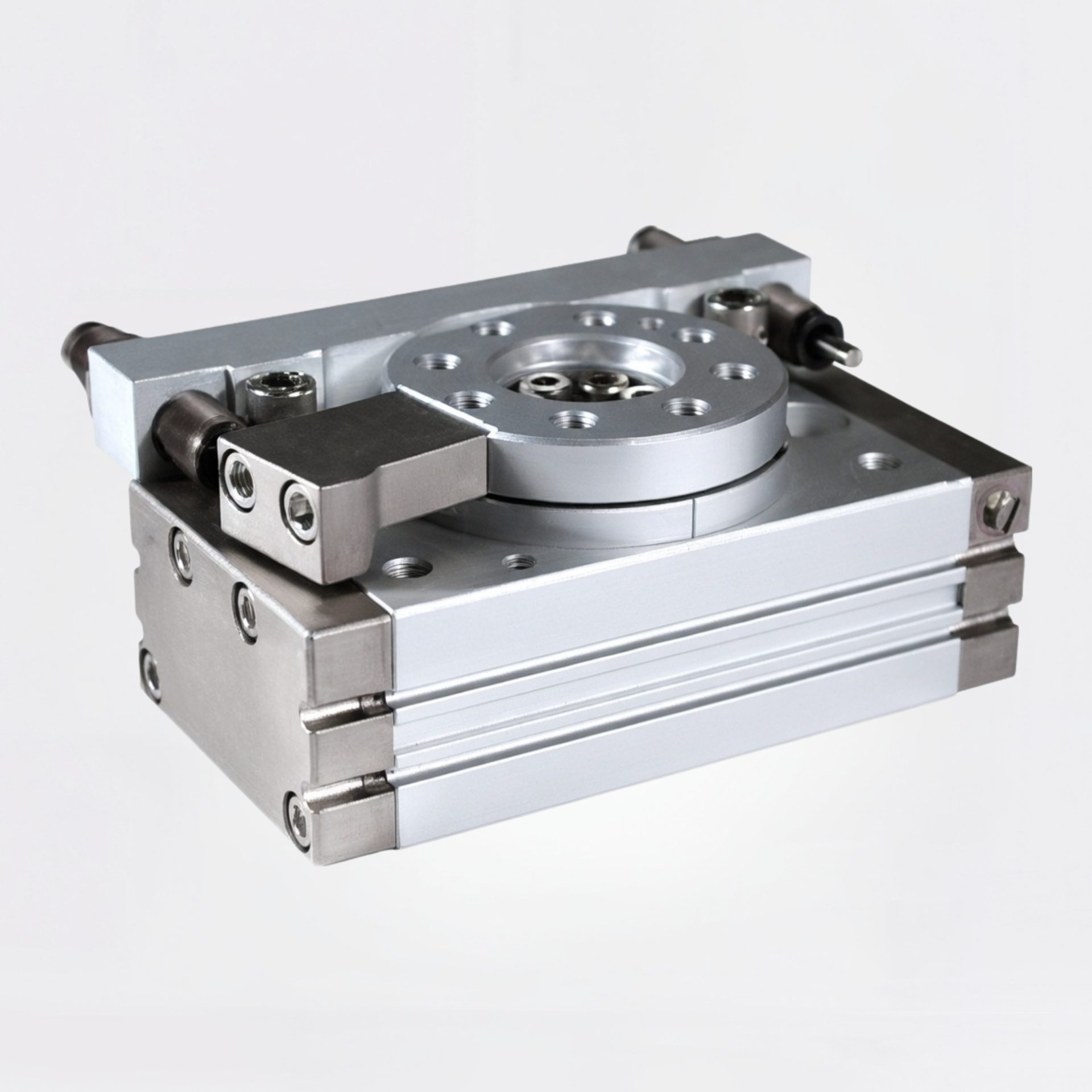

Attuatori Rotanti SMC
Attuatori pneumatici per la generazione di movimenti angolari controllati in applicazioni industriali.
CARATTERISTICHE TECNICHE
Angoli di rotazione fino a 190° o 360° nelle serie dedicate.
Principio costruttivo a pignone-cremagliera o palette.
Elevata ripetibilità angolare.
Struttura compatta per integrazione su macchina.
Applicazioni principali
- Orientamento di componenti.
- Rotazione di pezzi e organi meccanici.
- Automazione di meccanismi rotativi.
Attuatori Rotanti SMC disponibili in consegna rapida
Serie CRB
Attuatori rotanti compatti per automazione industriale.
Serie CRQ
Attuatori rotanti per rotazione continua fino a 360° nelle applicazioni di posizionamento.
Serie MSQ
Attuatori rotanti ad alta precisione per applicazioni avanzate.
Disponibili opzioni con deceleratori integrati per controllo fine del movimento.

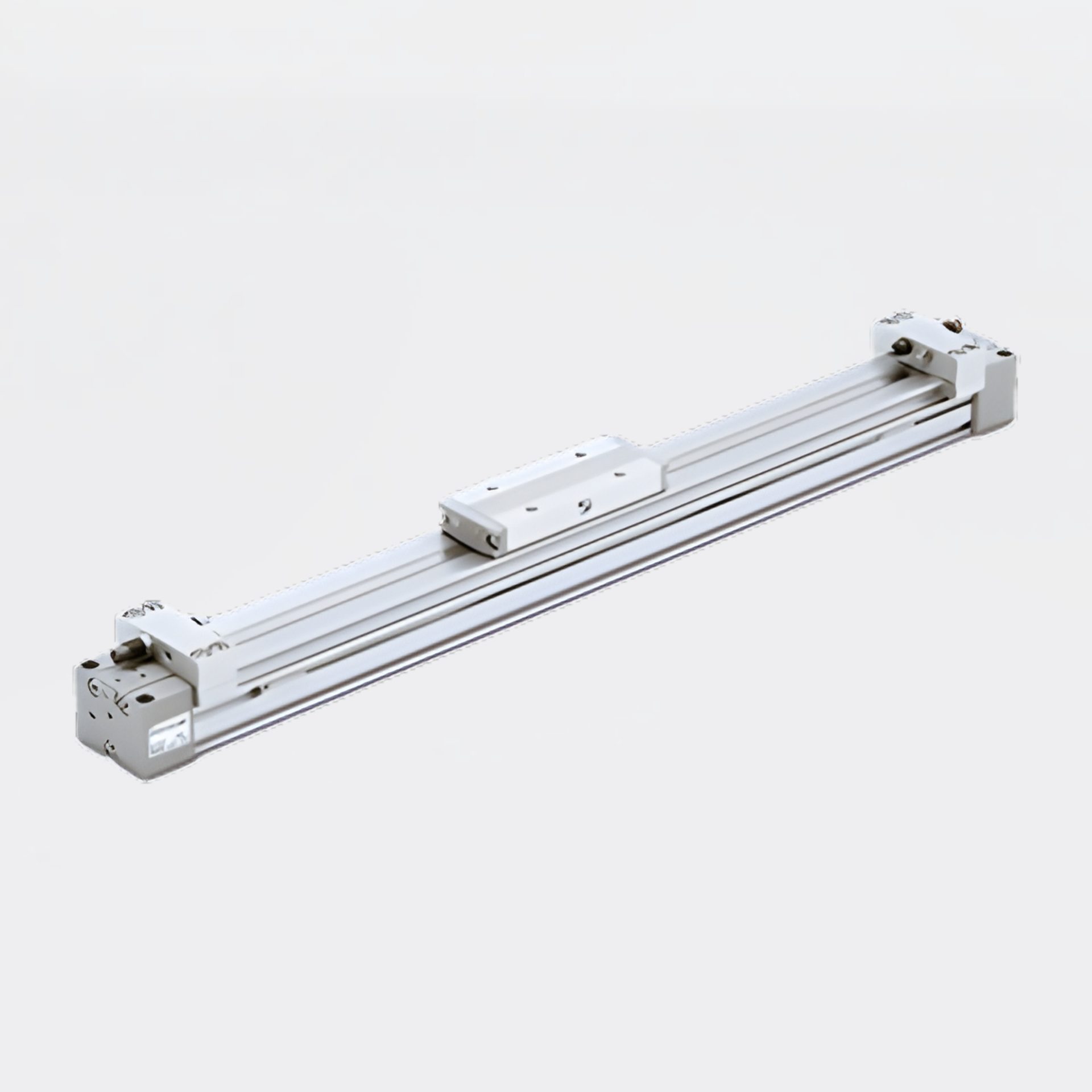

Cilindri Senza Stelo SMC
Soluzioni pneumatiche progettate per realizzare corse elevate mantenendo ingombri ridotti rispetto ai cilindri tradizionali. Ideali per applicazioni di traslazione su guide lineari e sistemi pick & place.
CARATTERISTICHE TECNICHE
Trasmissione magnetica o meccanica.
Corse lunghe con struttura compatta.
Versioni con guida integrata per carichi elevati.
Riduzione degli ingombri longitudinali.
Applicazioni principali
- Traslazioni lineari su lunghe distanze.
- Automazione in spazi ridotti.
- Sistemi pick & place e movimentazione su guide lineari.
- Applicazioni con vincoli di ingombro e necessità di corse elevate.
Configurazioni espandibili in funzione del numero di utenze.
Cilindri Senza Stelo SMC disponibili in consegna rapida
Serie CY
Cilindri senza stelo a trasmissione magnetica per applicazioni standard. Disponibili anche in versioni evolute per maggiore stabilità e affidabilità operativa.
Serie MY
Versioni meccaniche per carichi e forze più elevate.

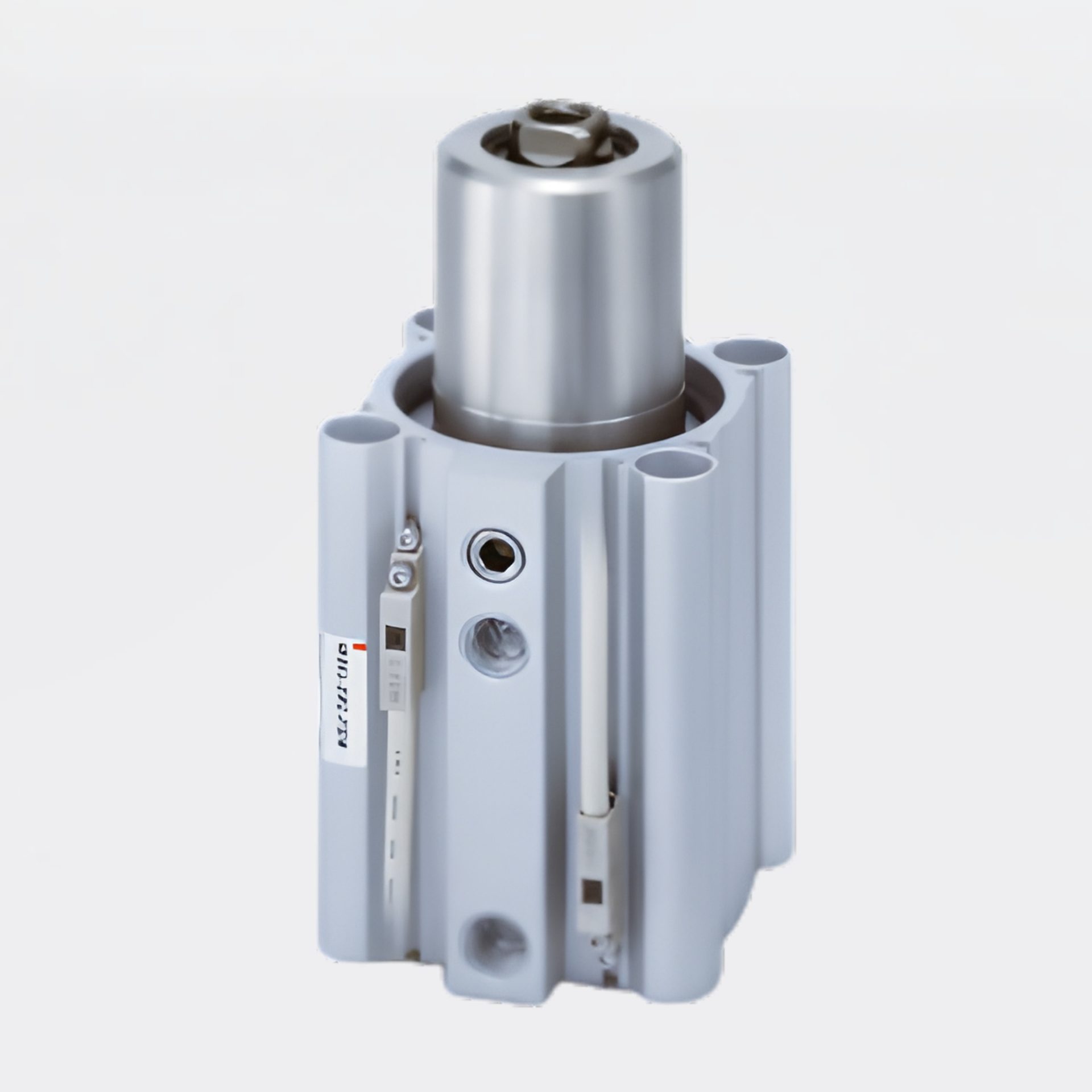

Attuatori con Bloccaggio e Soluzioni Funzionali SMC
Attuatori pneumatici dotati di sistemi di bloccaggio integrati per applicazioni che richiedono sicurezza funzionale. Integrazione con sensori di posizione, finecorsa e accessori dedicati per il controllo e il monitoraggio del movimento.
CARATTERISTICHE TECNICHE
Bloccaggio meccanico automatico sullo stelo.
Mantenimento della posizione in assenza di aria.
Integrazione con sistemi di sicurezza macchina.
Applicazioni principali
- Posizionamento verticale.
- Fermo asse e sicurezza operativa.
Attuatori con Bloccaggio SMC disponibili in consegna rapida
Serie CKZ / MK
Cilindri di serraggio e bloccaggio per applicazioni di posizionamento e fissaggio nei sistemi di automazione.
Codici applicativi e configurazioni ricorrenti
In fase di selezione o sostituzione di attuatori pneumatici SMC, vengono frequentemente ricercati codici applicativi come CDM2B20-50Z (spesso digitato anche come CDM2B2050Z), che fa riferimento a cilindri lineari standard della serie CM2 utilizzati in applicazioni di automazione industriale, e come CDQ2B32-100Z (spesso ricercato anche come CDQ2B32100Z), riferito a un cilindro compatto della serie CQ2 / CDQ2, a doppio effetto con stelo semplice.
Perché scegliere gli attuatori pneumatici SMC proposti da Fluid System
– Selezione di attuatori pneumatici SMC ad elevata affidabilità industriale.
– Supporto tecnico specializzato nella scelta dell’attuatore più idoneo.
– Integrazione su macchine automatiche e impianti industriali complessi.
– Riduzione della manutenzione e aumento della vita utile dei componenti.
Hai bisogno di attuatori pneumatici SMC?
Richiedi un contatto diretto
con i nostri esperti
Ogni applicazione pneumatica presenta esigenze specifiche. Contatta Fluid System per ricevere supporto nella scelta degli attuatori pneumatici SMC più adatti in funzione di carico, corsa, velocità, ciclo di lavoro e architettura dell’impianto.
Contattaci ora per ricevere una consulenza o un preventivo personalizzato.
FAQ attuatori pneumatici SMC: domande frequenti e risposte utili
Gli attuatori SMC sono conformi ai principali standard ISO, garantendo intercambiabilità e integrazione semplificata.
Quando sono presenti carichi laterali o quando è richiesta maggiore precisione di posizionamento.
Quando sono necessarie corse lunghe e ingombri ridotti.
Sì, sono progettati per cicli intensivi e continuità operativa.
Gli attuatori pneumatici SMC sono facilmente integrabili anche in retrofit.
